電力電力ケーブル HV 1500 - SCS

銅製パネル付耐候性銅

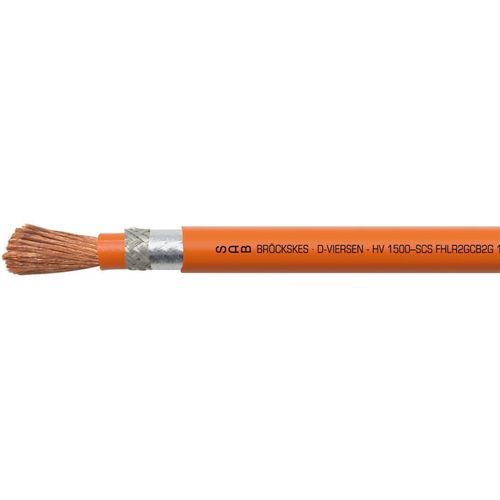

マーキング例
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

用途
シリコーン絶縁の高電圧ケーブルで、電気自動車およびハイブリッド車向けに設計されています。駆動系、バッテリー、インバータ、パワーエレクトロニクスに使用されます。

主な特長

• 非常に柔軟
• 良好なEMC特性
• 耐候性
• ハロゲンフリー
• 使用温度範囲： -40°C〜+180°C
• PFASフリー

追加情報 - 認証
構造、材料および試験は以下を参照：

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

個別の用途についてはS Bröckskesと合意する必要があります。シールド無しバージョンもご要望に応じて提供可能：HV 1500 – S FHLR2G

構造
導体：素線よりなる裸銅、超細線、CU ETP-1（EN 13602準拠）、単線最大径 0.21 mm
絶縁：シリコーンゴム
シールド：スズめっき銅編組；光学被覆率 ≥ 85%；金属面が内側のアルミラミネートフィルム
外被材質：シリコーンゴム
外被色：オレンジ（RAL 2003）

技術データ
型式：FHLR2GCB2G
基準寸法：ISO 19642-5
定格電圧：1000 V AC / 1500 V DC
試験電圧：スパーク試験 8000 V；導体/シールド 10000 V
最小曲げ半径：固定敷設：3 x d；可動用途：5 x d
温度範囲：-40/+180 °C
ハロゲンフリー：IEC 60754-1 + VDE 0482-754-1準拠
燃焼特性：ISO 19642準拠
気候変化試験：ISO 19642準拠
オゾン耐性：ISO 19642準拠
媒体耐性：ISO 19642準拠
柔軟性：非常に良好
有害物質不使用：EUのRoHS指令に準拠

HV 1500 - SCS（ISO 19642による寸法例）
品番：L39151227；公称断面積：10.00 mm²；導体径（約）：6.0 -0.7 mm；外径：8.1 -0.6 mm；銅量：134.7 kg/km；ケーブル重量 ≈：153 kg/km；20°Cにおける直流抵抗最大：1.91 Ω/km
品番：L39151237；公称断面積：16.00 mm²；導体径（約）：7.2 -0.8 mm；外径：9.6 -0.6 mm；銅量：200.8 kg/km；ケーブル重量 ≈：224 kg/km；直流抵抗最大：1.21 Ω/km
品番：L39151247；公称断面積：25.00 mm²；導体径（約）：8.7 -0.8 mm；外径：11.3 -0.6 mm；銅量：311.1 kg/km；ケーブル重量 ≈：327 kg/km；直流抵抗最大：0.78 Ω/km
品番：L39151257；公称断面積：35.00 mm²；導体径（約）：10.4 -1.0 mm；外径：13.2 -0.6 mm；銅量：420.6 kg/km；ケーブル重量 ≈：451 kg/km；直流抵抗最大：0.554 Ω/km
品番：L39151267；公称断面積：50.00 mm²；導体径（約）：12.2 -1.2 mm；外径：15.2 -0.6 mm；銅量：581.8 kg/km；ケーブル重量 ≈：635 kg/km；直流抵抗最大：0.386 Ω/km
品番：L39151277；公称断面積：70.00 mm²；導体径（約）：14.4 -1.4 mm；外径：17.4 -0.8 mm；銅量：794.6 kg/km；ケーブル重量 ≈：847 kg/km；直流抵抗最大：0.227 Ω/km
品番：L39151287；公称断面積：95.00 mm²；導体径（約）：16.7 -1.4 mm；外径：19.9 -0.8 mm；銅量：1095.9 kg/km；ケーブル重量 ≈：1137 kg/km；直流抵抗最大：0.206 Ω/km

特性 / 技術仕様

• 製品タイプ：FHLR2GCB2G
• 商品名：HV 1500 - SCS
• 導体：裸銅よりなる撚り線、超細線、CU ETP-1（単線Ø最大0.21 mm）
• 絶縁 / 外被：シリコーンゴム
• シールド：スズめっき銅編組 + アルミラミネートフィルム（金属面内側）、光学被覆率 ≥ 85%
• 外被色：オレンジ（RAL 2003）
• 定格電圧：1000 V AC / 1500 V DC
• 試験電圧：スパーク試験 8000 V；導体/シールド 10000 V
• 温度範囲：-40 °C〜+180 °C
• 最小曲げ半径：固定敷設 3×d、可動 5×d
• ハロゲンフリーおよびRoHS準拠；有害物質不使用を表明
• PFASフリー
• 対応断面：10 mm²〜95 mm²（詳細な寸法・電気特性あり）
