温度調整チャンバー

温度急速昇降温試験用電子回路基板用

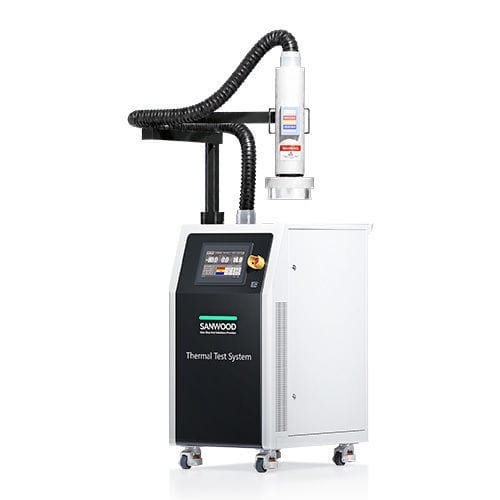

半導体および電子部品試験用 SANWOOD 温度強制システム 製品概要 SANWOOD SMS-810-10S 温度強制システムは、半導体の特性評価、部品の評価、および温度依存性の故障解析のために、局所的な高温・低温の空気を供給します。 エンジニアは、試料を電気的または光学的測定機器に接続したまま、性能の変化を調査することができます。 局所的な熱条件制御 選択した部品や基板領域に温度制御された気流を当てて、動作マージンの検証、測定値の比較、および間欠的な故障の再現を行うことができます。 空気温度および試料フィードバック制御 必要な温度基準に応じて、「エアモード」または「DUTモード」を選択します。外部接続のT型およびK型熱電対により、指定された試料位置からのフィードバックが得られます。 位置決めと実験室への統合 電動式垂直調整機能と空圧式熱ヘッド駆動により、フィクスチャの位置決めをサポートします。 LANおよびCANインターフェースにより、ホストコンピュータからのモニタリングが可能です。 外部液体極低温媒体を必要としない冷却 動作に外部からの液体窒素や液体二酸化炭素の供給は不要です。 主な技術仕様 モデル：SMS-810-10S 温度範囲：−80°C ～ +225°C 標準的な空気温度変化（加熱時）： −55°C から +125°C まで約 10 秒 冷却時の標準的な空気温度変化： 125°C から −55°C まで約 10 秒 システム風量： 4～18 scfm（1.89～8.50 L/s に相当） 温度制御モード： エアモードおよびDUTモード 外部温度入力： T型およびK型熱電対 サーマルヘッドの位置決め： 電動式垂直リフトおよび空圧駆動 通信インターフェース：ホストPCによるモニタリング用のLANおよびCAN 電源： 220～230 VAC、50/60 Hz 代表的な試験用途 用途には、デジタルおよびアナログICの特性評価、RFおよびミックスドシグナルの評価、光トランシーバーの試験、パワー半導体の試験、センサーの評価、および部品レベルの故障解析が含まれます。 関連する国際試験規格 認定プロジェクトでは、装置、フィクスチャ、および温度監視構成を選択する際に、指定された試験方法を確認してください。 JEDEC JESD22-A104 — 温度サイクル試験 指定された高温および低温条件への反復曝露による半導体の信頼性評価。 MIL-STD-883-1、方法 1010 — 温度サイクル 極限温度に対するマイクロ回路の耐性および交互の暴露による影響の評価。 IEC 60068-2-1:2025 — 低温 指定された動作、輸送、または保管条件下における部品および機器の低温試験。 IEC 60068-2-2:2025 — 乾燥熱 通電状態および非通電状態の試験片を含む、部品および機器の高温試験。 IEC 60068-2-14:2023 — 温度変化 指定された周囲温度の変化に対する試験片の応答の評価。 試験方法および構成の検討 これらの参考資料は適用審査の指針となる。選択された試験条件および機器の配置に対する適合性を確認しなければならない。認定試験の前に、曝露範囲、試験片の温度許容範囲、遷移要件、保持時間、およびサイクル数を評価すること。 約10秒という仕様は、供給される空気の温度変化を表しています。実際の試料の安定化には、熱容量、動作時の熱負荷、気流、および固定具の条件が影響します。代表的な負荷条件下で測定された試料の温度プロファイルを、規定された試験要件に対して検証してください。 SANWOODについて 1995年に設立されたSANWOODは、半導体、エレクトロニクス、自動車、航空宇宙分野向けの環境・信頼性試験装置を製造しています。製造施設の面積は30,000 m²を超え、その製品とサービスは100以上の国と地域に提供されています。 製品ラインナップには、温度強制システム、HASTチャンバー、HALT/HASSチャンバー、熱衝撃チャンバー、および製品開発や信頼性評価のためのその他の環境試験装置が含まれます。 技術提案書の請求 サンプルの寸法、目標温度、動作熱負荷、治具のレイアウト、通信要件をSANWOODまでお知らせください。該当する場合は、適用される試験規格や試験条件も併せてご記載ください。 サンプルの写真や治具の図面をご提供いただければ、位置決めや測定へのアクセスを明確にするのに役立ちます。技術的な選定サポートや用途に応じた見積もりについては、SANWOODまでお問い合わせください。
