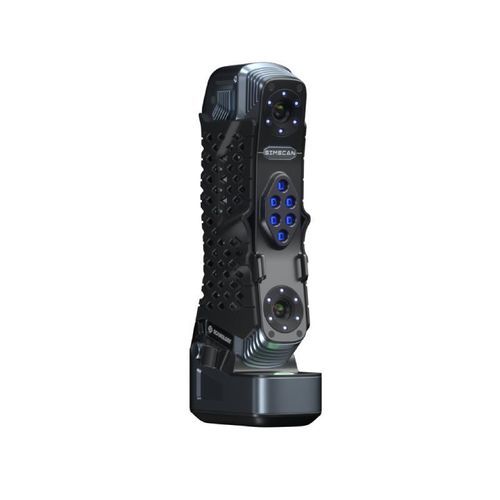

3Dスキャナ SIMSCAN-S Gen2

検査用リバースエンジニアリング用自動車産業用

概要
SIMSCAN-S Gen2は、特徴レベルの計測・検査向けに設計された掌サイズの3Dスキャナーであり、航空宇宙、先端加工、自動車、金型、エネルギー、重工業などのハイエンドな製造環境での使用を想定しています。GD&Tで重要な特性や厳しい公差の検証のためにトレーサブルな測定を提供します。

主な利点

• 掌サイズの軽量マグネシウム合金筐体により人間工学的なハンドヘルド操作が可能（約560 g）。
• エッジコンピューティング内蔵と無線データ転送により、狭所や高所での作業でもワイヤレスで使用可能。
• 超高速データ取得（高い測定率とフレームレート）により複雑な形状や厳しいスキャン作業に対応。
• ISO 10360シリーズに準拠し、トレーサブルで再現性のある性能を確保。

スキャンモードと光学系
本機は異なる部品種や特性に対応する複数のモードをサポートします：
ウルトラ高速モード：108本の青色レーザーライン（Quad Cross Technology）
ハイパーファインスキャン：17本の青色平行レーザーライン
深穴スキャン：狭い/深い部位用の追加の1本の青色レーザーライン

性能のハイライト

• 精度：0.015 mm（SIMSCAN-S Gen2標準性能）
• 体積精度（標準）：0.015 mm + 0.03 mm/m
• 適応型フォトグラメトリ（スケールバー使用時）：0.015 mm + 0.012 mm/m
• 最大測定率：8,100,000 測定/秒
• 最大フレームレート：最大180 FPS
• 最大スキャン領域：700 mm × 600 mm

設計と使いやすさ

• 取り外し可能な充電ベースと直感的なディスプレイを備えた人間工学に基づくハンドヘルド形状でリアルタイム監視が可能。
• 短ベースラインカメラ設計により、クリアランス、深穴、スロット、チャネルを急な視角から捉えられる。

出力とインターフェース

• 出力ファイル形式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk等
• インターフェース：USB 3.0
• ワイヤレス：Wi‑Fi 6 (802.11a/b/g/n/ac)

適合性とトレーサビリティ
性能はISO 10360-13（ISO 17025認定ラボ）、VDI/VDE 2634 Part 3、および JJF1951 仕様に基づき評価済みです。特許および知的財産の保護が適用されます。

表 — 選択された技術仕様
タイプ：SIMSCAN-S Gen2（代替：SIMSCAN-E Gen2）
ウルトラ高速モード：108本の青色レーザーライン（Quad Cross Technology）
ハイパーファインモード：17本の青色平行レーザーライン
深穴モード：追加の1本の青色レーザーライン
精度 (1)：0.015 mm（SIMSCAN-S Gen2） — SIMSCAN-E Gen2：最大0.020 mm
スキャン速度最大：8,100,000 測定/秒
スキャン領域最大：700 mm × 600 mm
レーザークラス：CLASS II（目に安全）
分解能最大：0.020 mm
体積精度（標準）：0.015 mm + 0.03 mm/m
適応型フォトグラメトリ（併用時）：0.015 mm + 0.012 mm/m
球面誤差：0.025 mm
平坦度：0.035 mm
作業距離：300 mm
被写界深度：550 mm
出力形式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk等
インターフェースモード：USB 3.0
寸法：203 mm × 80 mm × 44 mm
重量：560 g
動作温度範囲：-10–40°C
動作湿度（結露なきこと）：10 ~ 90% RH
ワイヤレス規格：Wi‑Fi 6 (802.11a/b/g/n/ac)

特性 / 技術仕様

• Model: SIMSCAN-S Gen2
• Accuracy: 0.015 mm
• Volumetric accuracy (standard): 0.015 mm + 0.03 mm/m
• Adaptive photogrammetry accuracy: 0.015 mm + 0.012 mm/m (with scale bar)
• Sphericity: 0.025 mm
• Flatness: 0.035 mm
• Measurement rate: up to 8,100,000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0.020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
