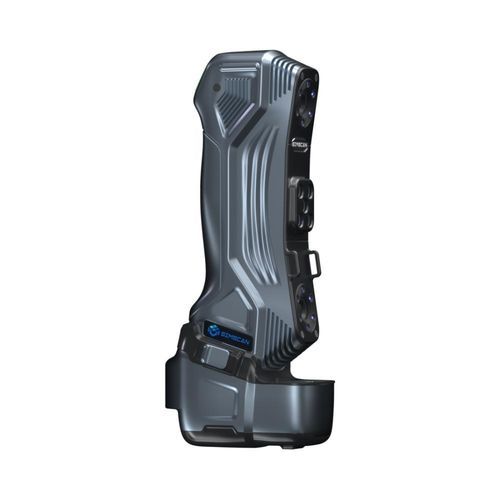

3Dスキャナ SIMSCAN-E

品質管理用検査用リバースエンジニアリング用

製品概要
SIMSCAN-Eは、コンパクトなフルメタル筐体と組み込みのエッジコンピューティングを備えた、インテリジェントでワイヤレスの手のひらサイズ3Dスキャナーです。有線/無線の両運用に対応し、ホットスワップ可能なデュアルバッテリーで長時間使用が可能。DefinSightソフトウェアによりスキャンワークフローの効率化および標準的な3D出力形式へのエクスポートをサポートします。

主な特徴

• 高スループット：高度なアルゴリズムにより最大6,300,000測定点/秒。
• 多様なスキャンモード：Ultra-fast（63本の青色レーザーライン、Triple Cross Technology）、Hyperfine（17本の平行青色ライン）、Deep-hole（追加の青色ライン1本）で複雑形状に対応。
• 複数のレーザーライン構成および最大180 FPSのフレームレートで滑らかなスキャンを実現。
• 高精細キャプチャ：測定精度最大0.020 mm、サブピクセル特徴抽出で微細形状を取得。
• コンパクトで携帯性に優れる：フルメタル筐体 203 × 80 × 44 mm、重量600 gで片手操作可能。
• オンデバイスのエッジコンピューティングとWi‑Fi 6によるワイヤレスデータ転送でケーブルを使わないスキャンが可能。
• デュアルホットスワップバッテリーと着脱式充電ベースにより連続稼働と有線/無線切替が容易。

技術と構成要素

• 産業用高精細カメラおよび画像強調アルゴリズム。
• サブピクセル特徴抽出アルゴリズムによる形状忠実度の向上。
• スキャナー内蔵のエッジコンピューティングプラットフォーム。
• 無線：Wi‑Fi 6 (802.11a/b/g/n/ac) および USB3-B インターフェース。

用途

• 航空宇宙
• 金型製作・工具検査
• 自動車：プレス金型やダッシュボードの現場検査
• エネルギー・重工業
• 鉄道・造船
• リバースエンジニアリングおよび品質検査

備考
DefinSightソフトウェアを含み、.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk などの一般的な3D出力形式に対応。ワイヤレス運用とコンパクト設計により、工場現場や遠隔でのスキャン作業に適しています。

技術仕様

• 型式：SIMSCAN-E
• スキャンモード：Ultra-fast — 63本の青色レーザーライン（Triple Cross Technology）；Hyperfine — 17本の平行青色ライン；Deep-hole — 追加の青色ライン1本
• 精度（プロービング誤差、ISO 17025）：最大 0.020 mm
• スキャンレート：最大 6,300,000 測定点/秒
• スキャン範囲：最大 700 mm × 600 mm
• レーザークラス：CLASS Ⅱ（目に安全）
• 解像度：最大 0.020 mm
• 体積精度（標準）：0.015 mm + 0.035 mm/m
• 体積精度（MSCAN-L15併用）：0.015 mm + 0.012 mm/m
• スタンドオフ距離：300 mm
• 被写界深度：550 mm
• 出力形式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk
• 寸法：203 mm × 80 mm × 44 mm
• 重量：600 g
• 動作温度：-10°C〜40°C
• インターフェース：USB3-B
• 無線：Wi‑Fi 6、802.11a/b/g/n/ac
• 特許：製造元により複数のCN特許が登録されています
