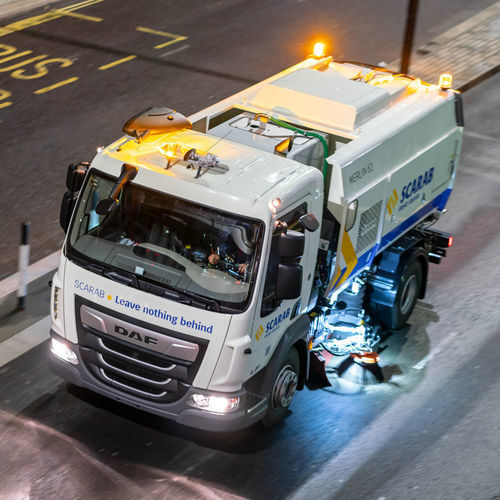

トラック上機械式スイ－パ－ Merlin 62

内燃機関式ガスエンジンディーゼルエンジン式

概要
Merlin 62 は、車両総重量10〜16トンのトラックシャーシへの搭載を目的に設計されたトラック搭載式路面清掃車です。同クラスで高い積載能力を有し、自治体や請負業者の現場での使用に適しています。単一エンジン構成と、直感的なCANbus制御システムにより、正確で効率的な清掃制御が可能です。

主要な設計ポイント

• シャーシエンジンから直接清掃コンポーネントに動力を供給する単一エンジン方式により、燃料消費、騒音、排出物を低減し、軽量化と保守性向上を図ります。
• 設定、車両状態、警告およびメンテナンスリマインダーを表示するカラー・モニターを備えた直感的なCANbus制御システム。
• ジョイスティックで前進/後退を制御でき、ワンペダル操作で作業者の疲労を軽減するシャーシ駆動系に組み込まれた油圧式（ハイドロスタティック）ギアボックス。
• 短く効率的な気流経路を持つステンレス製屋根搭載インペラーによる高い吸引性能。
• DAF、Iveco、MAN、Mercedes、Volvo、Renault、Hino 等、多様なシャーシに対応する柔軟な搭載ソリューション。
• 大気中排出物の低減と音響改善を実現するCNG（圧縮天然ガス）シャーシオプション。

車両仕様（表）
サイズ：車両総重量 10〜16 トン
清掃速度：0〜20 mph / 0〜32 kph
ホッパー容量：6.2 立方メートル
水タンク：1250 リットル
エンジン：単一エンジン
典型的積載量：5500〜8500 kg
清掃幅：2365 mm（単一）/ 3200 mm（デュアル）

ハイドロスタティックシステム
Scarab 設計のハイドロスタティック・ギアボックスはシャーシ駆動系に組み込まれており、清掃コンポーネントをシャーシエンジンから直接駆動できます。ジョイスティックにより前進・後退を制御し、ワンペダル操作で疲労を軽減し操作を簡素化します。

吸引性能
屋根搭載の905.5 mm ステンレス製インペラーは、短く効率的な気流経路を作るよう配置されており、消費電力を抑えつつ高い吸引性能を発揮します。

清掃能力
Merlin 62 は単一またはオプションのデュアル清掃構成で提供されます。吸引ノズル、サイドブラシ、ワイドスイープが作動している場合、最大で2365 mm の清掃幅となり、デュアル清掃時はブラシが3200 mm まで到達します。

丈夫で堅牢なホッパー
ホッパーは腐食・摩耗に強い4003ステンレス鋼で製造され、ショットブラスト処理、二液性エポキシプライマー塗布、耐久性の高いトップコート仕上げが施されています。清掃アクセスのためのヒンジ式粒子スクリーンが下に倒れます。

CANbus 制御システム
CANbus システムは、清掃構成や車両状態を表示する明瞭なディスプレイを備え、リアルタイム監視とデータロギングによりトラブルシューティングと効率的な運用を支援します。

アフターセールス & サポート
Scarab は、顧客の要件に合わせた保守・サービス契約を提供しており、純正部品と信頼できるコンポーネントを世界中の顧客に供給する専用部品倉庫でサポートします。

オプション
水関連

• ハンドランスと自動巻き取りホースリール付き高圧/大流量ポンプ
• 屋根上取り付けの高圧水ブーム
• 吸引ノズル向け追加粉じん抑制（ノズル前方の4噴射ウォーターブーストバー）
• 吸引チューブ向け追加粉じん抑制（チューブ上部に4つの追加噴射口）
• 大容量水タンク
• ハンドランス使用時の洗剤注入キット
• 作業中の給水補充用に消火栓スタンドパイプ、キーおよび3メートルの50 mm 平型ホース
• 洗浄と清掃の同時作業機能

ブラシ

• デュアルスイープ（反対側に第二チャネルブラシ＋スイベル式ワイドスイープ）
• 同時デュアルスイープ（両チャネルブラシとワイドスイープを同時運転）
• 伸縮/スイングアウトマウントに取付けられた標準ブラシ前方の補助チャネルブラシ
• チャネルブラシとワイドスイープの圧力調整機能
• 傾斜式ブラシ
• Vari Brush（ブラシの出し入れ可変制御）

吸引システム

• ドア取付け式ワンダーホース
• リア取付け式スイングアウトワンダーブーム
• 屋根取付け式ワンダーブーム

その他のオプション

• Unidrive 仕様向けの駆動系減速ギアボックス
• 側方ブラシおよび/または車両後部用のCCTVカメラ
• 集中潤滑システム（手動または自動）
• 代替または追加のビーコン
• 消火器

特性 / 技術仕様

• 型式：Merlin 62
• シャーシGVW範囲：10〜16トン
• 清掃速度範囲：0〜20 mph / 0〜32 kph（オペレータが制御可能な一定清掃速度）
• ホッパー容量：6.2 m³
• 水タンク容量：1250 リットル（大容量タンクはオプション）
• エンジン配置：単一エンジン（シャーシエンジン駆動）
• 典型的積載量：5500〜8500 kg
• 清掃幅：2365 mm（単一）/ 3200 mm（デュアル）
• 屋根搭載インペラー：905.5 mm ステンレス
• ホッパー材料：4003 ステンレス、ショットブラスト、二液性エポキシプライマーおよび耐久性トップコート
• 駆動：ジョイスティック単ペダル制御のハイドロスタティックギアボックスをシャーシ駆動系へ統合
• 制御：カラー・モニターを備えたCANbus制御システム、リアルタイム監視およびデータロギング
• 燃料/代替：ディーゼルまたはCNGシャーシのバリアントあり
