位置測定システム YRTCMI

アングル誘導型電子

製品概要

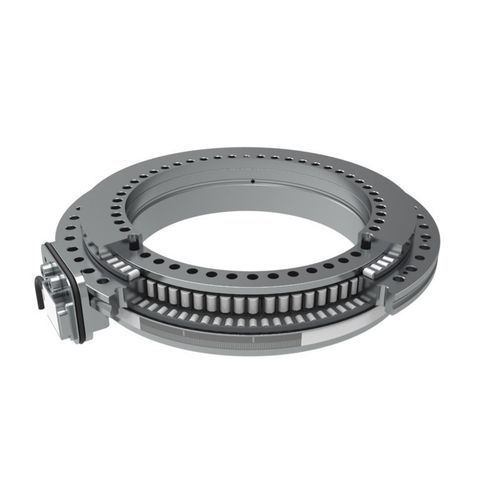

MHI測定ヘッドを備えたYRTCMI測定システムベアリング。増分式の誘導角度測定に対応する堅牢で機能安全に準拠した測定システムで、工作機械の電動軸に対して高い加工品質と最大の機械可用性を提供します。

導入のメリット

• 優れた位置決め精度と極めて小さい位置ばらつき
• 最適位置に配置された増分式角度測定システム
• 高い機械可用性
• 簡単な組み立てと調整
• 多数のエンジニアリングオプション
• 安全関連の電動軸向けに機能安全に準拠した測定システム
• 測定システムに追加部品を必要としない設計
• 関連するすべての制御装置と互換性あり
• スリップリング使用時でも安定したデータ伝送

YRTCMI測定システムベアリングを採用する理由

• 非常に高い加工品質：軸受レベルで直接行われる精密で信頼性の高い角度測定により位置ばらつきが低減され、極めて高い加工精度が得られます。
• 増分式測定方式とデータ伝送：従来の制御装置と互換性のあるアナログ信号1 Vppを出力。第二の距離コード化されたトラックが絶対参照を提供。連続したアナログ電圧によりスリップリング経由でも安定したデータ伝送を実現します。
• 誘導式動作原理：信頼性が高く故障耐性のある誘導式により機械故障を防止し、機械の可用性を向上。軸方向のヘッドは調整不要で取り付け可能です。
• ターンテーブル軸受への統合：設置スペースを削減し、使用可能な加工領域を拡大。軸の中心部は電力／データ／媒体配管用に開放されます。

特長

• 増分式測定方法
• 誘導式動作原理
• 軸受内蔵
• 中空軸および軸中央のスペース確保
• 電子インタフェース：アナログ信号 SIN/COS 1 Vpp
• 一般的な工作機械制御装置と電子的互換性あり
• 精密な角度測定と極小の位置ばらつき
• 高信頼性
• 機能安全

適用分野

• 工作機械

技術仕様 / 特性

• 測定ヘッド型式：MHI測定ヘッド（増分式、誘導式）
• 測定原理：絶対参照用の第二トラックを備えた誘導式増分測定
• 出力信号：SIN/COSアナログ、1 Vpp
• データ伝送：スリップリングに適した連続アナログ電圧
• 統合：ターンテーブル軸受に統合された角度測定系（設置スペースを節約）
• 機械構造：中空軸およびケーブル・媒体用の中央スペース
• 互換性：従来の工作機械制御装置と電子的に互換性あり
• 安全性：機能安全に準拠したオプションあり
• 取り付け：軸方向ヘッドは調整不要で取付可能
