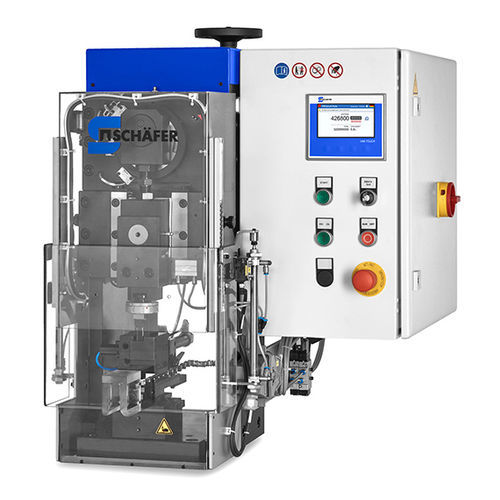

ワイヤー用圧着機 CrimpLine 640 EXTENDED

ケーブル端子用自動

概要
CrimpLine 640 EXTENDED は、中断面の単線・多芯ケーブルに対して個別端子を圧着するための圧着機です。作業者は導体を位置決めし、フットスイッチでサイクルを開始します。本機は再現性のある圧着と短い段取り時間、モジュール式による拡張性を備えています。圧着アプリケータはクイックチェンジ機構で迅速に交換でき、異なる端子に対応します。圧着速度やプロセスパラメータは端子・導体の形状に応じて調整可能です。

操作インターフェース
タッチスクリーン式のHMI（STI 2015）で操作します。直感的なメニュー、多言語対応、ユーザーロールの設定、選択可能な動作モードを備え、生産ラインへのネットワーク接続やリモート監視が可能です。

安全性と適合性
スライドカバーは監視されており、開放時に電気安全回路を遮断して機械を停止します。交換や保守後の安全な試運転のための手動ハンドホイールを装備しています。機械は機械安全、電気安全および電磁両立性に関する欧州指令に適合しています。図示は例示であり、オプションや特定装備を含む場合があります。

基本装備

• 圧着機本体
• 機械カバー
• フットスイッチ

オプション拡張

• 導体用専用グリッパー
• ネットワーキングモジュール
• リモートサービスモジュール

技術データ（表）
処理可能材料：
ケーブル：単線および多芯ケーブル
導体断面積：最大35 mm²まで [1]
端子：縦または横に連結されたストリップ、個別端子

性能と寸法：
駆動：3 kW 三相モーター
モーター回転数：1420 rpm
加圧力：50 kN
ストローク：40 mm
閉じ高さ：最大195.78 mm [3]

制御：
HMI：STI 2015
表示：タッチスクリーン

電源およびインターフェース：
電源：3x 400 V、50/60 Hz
圧縮空気：6 bar
ネットワーク：RJ-45

寸法および重量：
幅 x 奥行 x 高さ：760 x 890 x 760 mm [2]
重量：300 kg [2]

[1] 材料および端子形状により異なります。
[2] 基本装備時の概算値です。
[3] アダプタにより閉じ高さを135.78 mmに調整可能です。

技術仕様

• モデル名：CrimpLine 640 EXTENDED
• 用途：中断面の導体への個別端子圧着
• 駆動出力：3 kW 三相モーター
• モーター回転数：1420 rpm
• 加圧力：50 kN
• ストローク：40 mm
• 最大閉じ高さ：195.78 mm（アダプタで135.78 mmに調整可能）
• 処理可能導体断面積：最大35 mm²（材料および端子形状による）
• 対応端子：縦連結および横連結ストリップ、個別端子
• HMI：多言語対応およびユーザーロールを備えたSTI 2015タッチスクリーン
• 電源：3x 400 V、50/60 Hz
• 必要圧縮空気：6 bar
• ネットワークインターフェース：RJ-45
• 寸法（W x D x H）：760 x 890 x 760 mm（概算）
• 重量：300 kg（概算）
