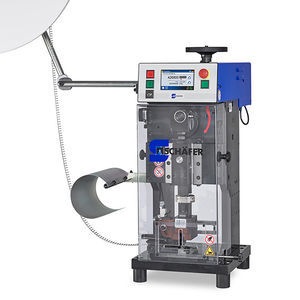

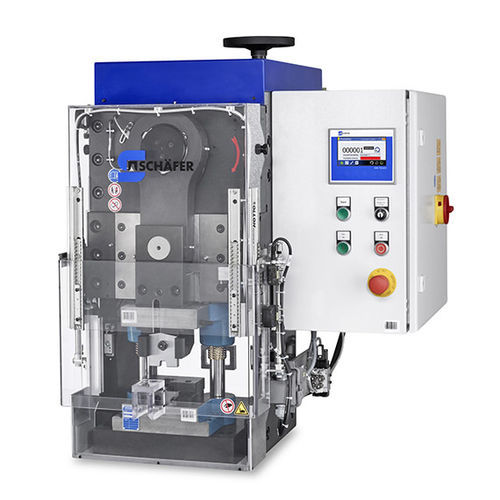

ワイヤー用圧着機 CrimpLine 1550 EXTENDED

ケーブル端子用自動

概要
本圧着機は、大断面の導体やケーブルに個別端子を確実に圧着するために設計されています。端子と導体は作業者が手動でセットし、フットスイッチで圧着サイクルを開始します。堅牢かつモジュール式の設計により、長寿命、高い再現性、短い段取り時間を実現し、拡張や自動化の選択肢を提供します。

端子と導体の接続
個別端子および単芯・多芯ケーブルを処理します。導体断面積：材料および端子形状により最大100 mm²まで対応。クイックチェンジ方式の圧着ツールにより工具交換が迅速に行えます。圧着速度やパラメータは端子・導体の特性に応じて調整可能です。

最新の操作インターフェース
STI 2015タッチスクリーンHMIを装備し、多言語対応の直感的なユーザーインターフェースを提供します。複数のユーザーロールや動作モードを選択可能。ネットワーク機能（RJ-45）や通信オプションにより生産ラインやIndustry 4.0ワークフローへの統合を支援します。

作業者の高い安全性
監視型スライドカバーにより作業者保護を確保。保護カバーの取り外しは電気安全回路を遮断し、機械を停止させます。ハンドホイールにより段取り後や保守後の安全な手動試験運転が可能です。

適合性
機械的および電気的安全性、電磁両立性（EMC）に関する欧州指令に準拠しています。

図示
製品画像は例示であり、オプションや特定の装備を示す場合があります。

基本装備

• 圧着機
• 機械カバー
• フットスイッチ

オプション拡張

• 専用ワイヤグリッパー
• ネットワーキングモジュール
• リモートサービスモジュール

技術データ
処理可能材料：ワイヤ、単芯および多芯ケーブル。導体断面積：最大100 mm²（材料および端子形状に依存）。端子：個別端子。

仕様

• 駆動：4 kW 三相モーター
• モーター速度：1420 rpm
• 押圧力：150 kN
• ストローク：50 mm
• 閉じ高さ：最大204.8 mm（アダプタにより135.78 mmに調整可能）
• HMI：STI 2015 タッチスクリーン
• 電源：3x 400 V、50/60 Hz
• 圧縮空気：6 bar
• ネットワークインターフェース：RJ-45
• 寸法（W x D x H）：750 x 850 x 900 mm（概算、標準装備時）
• 重量：500 kg（概算、標準装備時）
