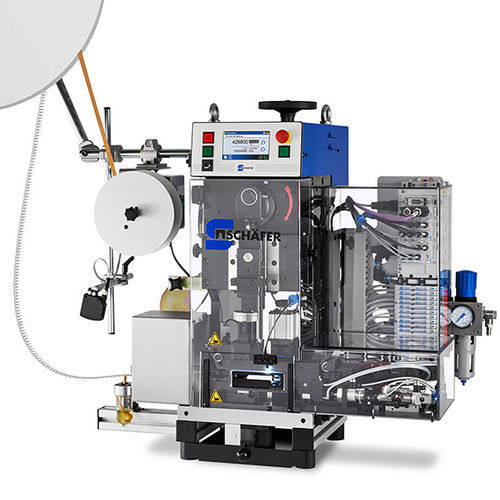

ワイヤー用圧着機 TransLine 240 ADVANCED

ケーブル端子用自動

概要
自動給端子への圧着用に設計された自動圧着機 TransLine 240 ADVANCED。オペレーターが導線を挿入し、フットスイッチでサイクルを開始します。堅牢な設計により、産業用途に適した再現性の高い圧着が可能です。

モジュール性と用途
モジュール設計によりセットアップ時間が短縮され、拡張オプションが豊富です。クイックチェンジ式のアプリケーターで端子種類の切替が迅速に行えます。圧着速度やパラメータは端子・線材特性に合わせて調整可能です。

品質保証機能
内蔵の圧着力監視が生産中の不良圧着を検出します。不良品はバッドパートカッターで除去され、下工程への流出を防ぎます。

操作インターフェースと安全性
STI 2015 タッチスクリーンHMIは多言語対応で直感的な操作が可能です。ユーザーロールや動作モードの設定、RJ-45によるネットワーク接続が可能です。保護カバーの取り外しで電源が遮断され機械が停止する監視付き安全装置を備えています。切替後や保守後の安全な試運転用にハンドホイールを装備。適用される欧州指令（機械指令、低電圧指令、EMC）に準拠しています。

注記
製品図は参考例であり、オプションや特定装備を示す場合があります。

標準装備

• 機械カバー
• ストリッピングモジュール
• 圧着力監視
• バッドパートカッター
• フットスイッチ
• 廃材ボックス

オプション拡張

• 圧着アプリケーター
• ゼロカットモジュール
• 専用ワイヤーグリッパー
• 紙巻取機
• カラーセンサー
• ネットワーキングモジュール
• リモートサービスモジュール
• ストライプチョッパー

技術データ

• 処理可能材料：単芯または多芯被覆ケーブル
• 導体断面積：0.25–6 mm²（構成により異なる）
• 端子：縦連結または横連結ストリップ
• 最大剥離長：20 mm（構成により異なる）
• 被覆除去長 最小：15 mm（構成により異なる）
• 駆動：0.75 kW 三相モーター
• モーター回転数範囲：440–2000 RPM
• 押付力：20 kN
• ストローク：40 mm
• 閉合高さ：135.78 mm
• HMI：STI 2015 タッチスクリーン
• 電源：230 V, 50/60 Hz
• 圧縮空気：6 bar
• ネットワーク：RJ-45
• 寸法（W x D x H）：830 x 600 x 700 mm
• 重量：約 142 kg
