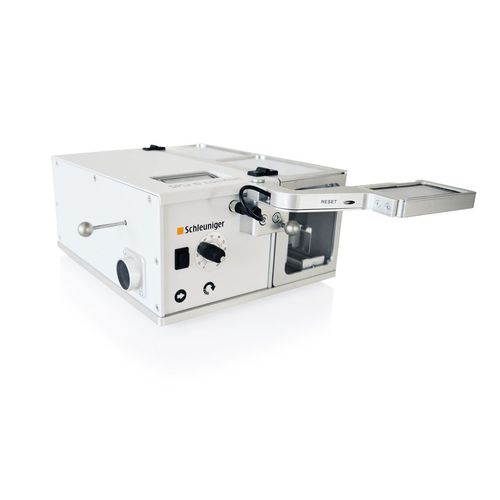

試料分析装置 SawPolish Unit

動作自動

概要 SawPolishユニットは、圧着接続部などの高品質な断面画像を作成するMicroGraphシステムのコンポーネントです。 様々な圧着接続部の鋸引きと研磨に対応する3つのモデル 研磨ディスクは鋸刃と一直線上にあり、迅速で簡単な加工が可能 完全な圧着断面解析のための電解液保持ユニットとマクロズームユニット1.3との互換性 溶接、ポッティング、コネクター検査など様々なアプリケーションに対応する多数のサンプルホルダーを用意 SawPolishユニットは、鋸引きと研磨を組み合わせたプロセスにより、サンプルを素早くきれいに鋸引きし、研磨することができます。ソーポリッシュユニットは、最大断面積60 mm² (1/0 AWG)、最大サンプル高さ20 mm (0.79")までの圧着コンタクトを加工できます。鋸刃は、銅、アルミニウム、鋼、合金鋼、ステンレス鋼、チタン、青銅、真鍮、鋳鉄、金、銀、インコネル、ニモニック、ハステロイ、マグネシウム合金、プラスチックなどの一般的な材料をきれいに切断します。その他の材質も可能な場合があり、サンプル処理中に評価できます。 試料は交換可能な試料ホルダーに入れられ、試料スライドに挿入されます。切断ブレードと琢磨ディスクは、試料を1回の動作で切断・琢磨できるように位置合わせされ、処理時間を最小限に抑えます。 様々な試料サイズに対応できるよう、様々な幅の切断ブレードが用意されています。同様に、溶接、ポッティング、コネクター検査など、さまざまな用途に対応する多数のサンプルホルダーが用意されています。
