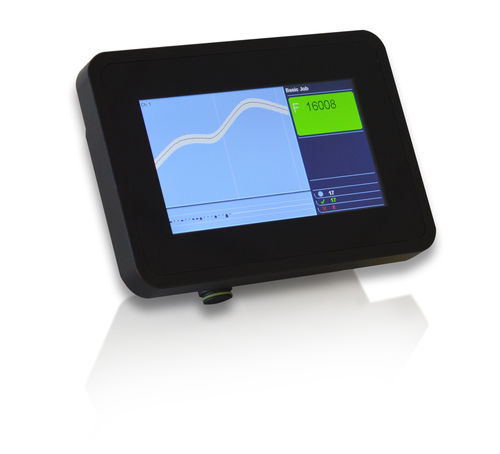

強度監視モジュール ACO 08

圧着用イーサネット

圧着力監視電子システムACO 08は、最高の製造精度を象徴し、優れた完全に機能する品質の製品の製造を保証します。 - ユーザーフレンドリーな装置管理、簡単なリファレンス値作成と操作 - 迅速で簡単な設定手順を可能にするジョブ管理 - データと設定値を保護するためのユーザー管理 - 製造中にライブフォース図を作成 - ジョブを迅速かつ簡単に読み込むためのバーコードインターフェイス - ジョブ・圧着力曲線・データ保存用の8GBメモリ, 及び4.3インチタッチパネル 適用範囲 ACO 08は、ワイヤーハーネス業界の高品質要求事項を満たすように設計されました。ACO 08はコンパクトな装置であることから、すべてのシュロニガーおよび同様のサードパーティの卓上型圧着装置に簡単に統合できます。ACO 08を使用すれば、製造中の個々の圧着力曲線の詳細な分析を通して、圧着工程をモニターすることができます。そのことにより、処理プロセスの最適化や測定結果の文書化で、オペレータをサポートします。 Material 金属圧着端子 技術資料 測定範囲 - 0～20,000 N 言語 - ドイツ語、英語、フランス語、イタリア語、スペイン語、チェコ語、ポーランド語 インターフェイス - イーサネット（10/100 BaseT）/ USBインターフェイス/デジタルI/O トリガー - -外部（デジタル信号など） -内部 圧着リファレンス - 1 – 20 通信速度 - 最大115,200 主電源電圧 - 24 VDC 消費電力 - 4.8 W ソフトウェア - より深い分析と統計（オプション）用Wincrimp 8.0 ストレージ容量 - 8GB（マイクロSD） ヒューマンインターフェイスデバイス（HID） - 4.3インチグラフィックタッチスクリーン（静電容量式） センサータイプ - ベースプレートのピエゾ（アクティブまたはパッシブ）またはプレスフレーム取付用ひずみセンサー 動作温度 - 0～50°C 寸法（奥行 x 幅 x 高さ） - 96 x 134 x 41 mm 重量 - 約 0.5 ｋg CE 適合性 - ACO 08圧着力監視システムは、CEおよびEMC機械指令（機械的および電気的安全性と電磁両立性）に完全に適合しています。
