4極スイッチ AZ series

独立型アクチュエータ付き電気機械式セキュリティ

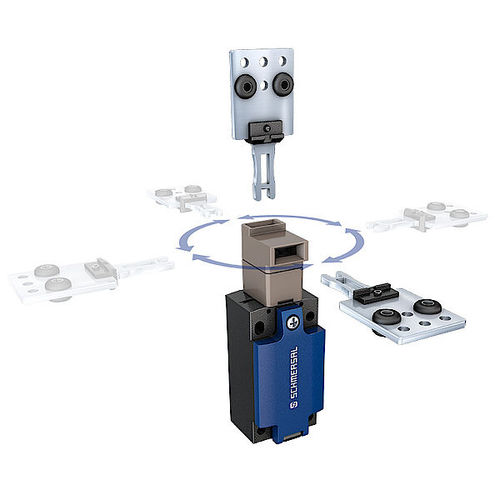

シュメアザールの新しいアクチュエータ分離型電気機械式セーフティスイッチAZ215/AZ216およびAZ315/AZ316は、ヒンジ式またはスライド式ガードのガード位置監視に使用されます。このスイッチの特長は、亜鉛ダイキャスト製の回転式アクチュエータヘッドです。これにより、ヘッドを上方からだけでなく、側面から4方向に接近させることができます。この多様なアプローチ位置と異なるアクチュエータとの組み合わせにより、AZシリーズはユーザーに最大限の設置の柔軟性と幅広い汎用アプリケーションを提供します。設計者は、AZスイッチをヒンジ式とスライド式の両方のガードドアの右手用と左手用の両方のデザインに使用できます。 プラスチック製または金属製のスイッチハウジングは、PS 215/216およびPS 315/316シリーズのポジションスイッチと同じ設計およびサイズであるため、AZスイッチも同様にコンパクトな設計で、周囲の構造への統合が容易です。小型のAZ215およびAZ216はEN 50047規格に準拠し、大型のAZ315およびAZ316はEN 50041規格に準拠しています。 M20ケーブル口と接続端子を備えた標準バージョンに加え、接点数に応じて4ピンまたは8ピンM12コネクタ付きバージョンもご用意しています。内蔵8ピンコネクタにより、AZスイッチはSFBセーフティフィールドボックスに接続できます。幅広い組み合わせの3接点を持つデバイスバージョンは、安全機能に加えて信号の役割も担うことができます。スイッチエレメント上の接続端子は45°回転し、素早く簡単に配線できます。
