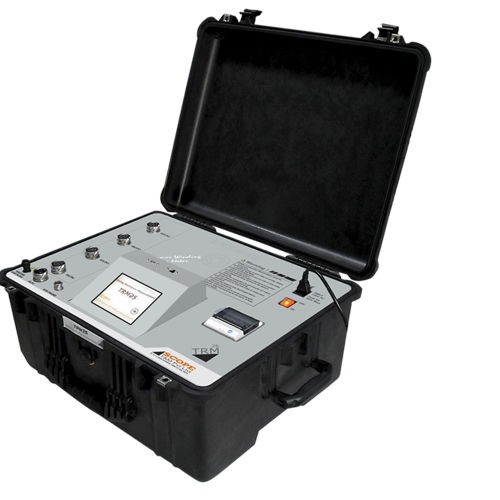

SCOPEは、500MVAまでの大型変圧器のフィールドテストや工場でのテスト用に特別に設計された25Aの精密巻線抵抗計をご紹介します。変圧器と回転機の巻線抵抗値は、5.7インチTFTディスプレイに直接表示されます。TRM 25 は生きている EHV のスイッチヤードの条件で働くように設計されていて、オペレータの安全および結果の再現性を保障します。3巻/6巻の同時抵抗測定、自動タップ交換と消磁機能を備えた全タップの抵抗測定を行うことで、変圧器への接続が1回で済むため、メンテナンス時間の短縮が図れます。メーターは、大型の誘導性巻線によるバックEMFから保護されています。
- 特徴
- 大型回転機械やトランス、発電機、モーターなどの誘導性の高い試験対象物の直流巻線抵抗を測定できます。
- 25Aの直流電流で低抵抗を高精度に測定できます。
- 一次側と二次側の全巻線を一度に接続できます。同時に測定することで、接続時間と測定時間を短縮できます。
- 測定値から巻線抵抗の変化、短絡、断線を検出できます。
- 温度測定と温度補正値の自動計算が可能です。
- 全相の全タップの巻線抵抗を一度に測定できます。測定結果の再コード化、印刷、保存が可能です。
- OLTC接触開度と競合するOLTC性能試験設備。1回のテストで単相または3相のテストが可能。単一レポートの作成。
- OLTC接点、OLTC機構、遷移抵抗器の状態を知ることができます。
- テスト後、対象物を放電・消磁します。
---
