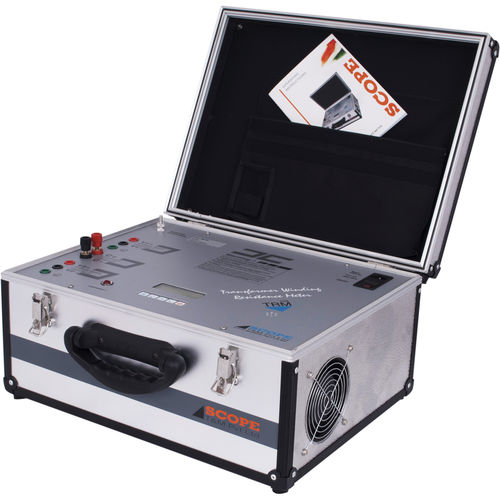

抵抗性試験機 TRM 104

ステータ巻線用変圧器用携帯型

TRM104は可搬型巻線抵抗計で、活線EHV配電所での作業用に設計されています。500MVAまでの大型変圧器や回転機械の巻線抵抗値を直接表示します。大型誘導巻線による逆起電力から保護されています。ユーザーフレンドリーなメニューを備えたバックライト付き4行LCDが、試験装置の設定を行います。巻線抵抗と安全メッセージもこのディスプレイに表示されます。2つの巻線の抵抗値を同時に測定することが可能です。メータは、試験結果を迅速に安定させるための特別な電源を内蔵しています。 デジタル手段によって戦略的に制御されたDC30V、10Aの電源が、選択された電流を巻線に流します。高精度の計装アンプが巻線に発生する電圧を読み取り、オーミック値が直接表示されます。古典的なケルビンの4線式を使用することにより、信頼性の高い測定が可能です。特別に設計された電源の熱管理により、デルタ接続された発電変圧器を試験する場合、より長時間の測定が可能です。TRMは、OLTCのタップ変更時の注入電流の遮断を識別することができます。電流注入中のビーパーアラームは、測定中のオペレータの安全を確保します。 500MVAまでの大型変圧器や回転機械の巻線抵抗値が直接表示されます。 可搬型巻線抵抗計で、EHVスイッチヤードでの作業用に設計されています。 大型誘導巻線による逆起電力から保護します。 バックライト付き4行LCDとユーザーフレンドリーなメニューで、測定に必要な設定を行います。巻線抵抗と安全メッセージもこのディスプレイに表示されます。
