導入

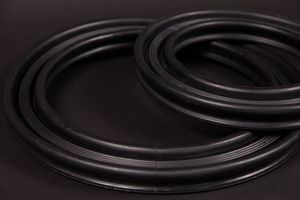

Seal Master Corporationは、過酷で規制のある産業用途向けに設計された、布補強の完全成形カスタム設計膨張シールおよびバッグのリーディングカンパニーです。本ガイドは、膨張シール設計に影響する幾つかの重要因子（ジオメトリ、シール構成、用途物の形状、空気接続、保持システム、制御機器、環境考慮、構造/材料）を概説します。

ジオメトリ
Seal Masterの膨張シールは主に3方向に作動・膨張します：軸方向（取付面に垂直）、内向き放射、外向き放射。それぞれの方向には膨張高さ（ストローク）や許容中心線曲率半径などの性能パラメータがあり、これらはシールの断面形状によって左右されます。

典型的な膨張シール構成
産業、研究、軍事用途の幅広い要件に対応するため、多数の断面構成が開発されています。プロファイルは特定の膨張方向での性能に基づき選定され、さらに保持方法で区別されます。

一般的な保持／構成タイプ

• Snap-In型：溝に嵌合する燕尾状ベース。取り付け・交換が迅速で、保持具が支持と保護を提供します。
• Bond-In型：直壁溝に挿入して接着固定するタイプ。接着による取り付けが望ましい場合に有効です。
• Encapsulated型：バー材や特別成形チャネルで捕捉されるタイプ。膨張チューブが固体ゴム製ソールを作動させ、当接面に押し付けます。
• Fasten型：金属ファスナー（バー、ピン、クリップ）を使用し、点付け溶接やねじ止めで取り付けられます。
• Recessed Groove型：主に小径の放射モードで使用され、張力／力で保持されます。大径ではスタッドが使用される場合があります。
• Drop-In型：溝や隙間に落とし込んで、追加の固定具なしに重力と形状で保持される設計です。

用途のジオメトリを定義する
シールプロファイルを決定する主な要因はジオメトリと環境です。ジオメトリの定義には、利用可能な取付スペース、必要なストローク、シールの配置方法、機械的機能が含まれます。用途のスケッチや図面があると、適切なプロファイルと取付方式の決定に非常に役立ちます。

一般的な空気接続
空気接続はSeal Masterの膨張シールへ一体成形されており、高い強度と構造的完全性を提供します。給気のベース位置とアクセス性は設計段階で考慮してください。

膨張シールの保持システム

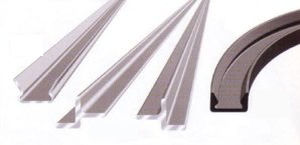

適切な取り付けが不可欠です。保持具はシールを所定位置に保持し、自由な膨張／収縮を許し、損傷から保護する必要があります。Seal Masterはストリップまたは円形の金属製またはエラストマー製保持具を提供できます。あるいは、用途側の加工溝によりシールを保持することも可能です。

制御装置
一部の用途では制御された運転やサイクル運転が必要です。制御ソリューションには制御ボックス、バルブ、レギュレータ、ゲージ、アラーム、コンプレッサーなどが含まれます。必要な場合、Seal Masterはこれらの制御機器を提供可能で、例えば救助車両やその他のプロセス重要システムでのシール駆動に使用されます。

用途の環境的考慮
環境条件はエラストマー化合物および布補強材の選択を左右します。記録すべき条件には温度範囲、化学的曝露、摩耗、UV曝露、オゾン、その他の機械的応力が含まれます。材料選定は用途の要件に基づき、顧客とSeal Masterの技術者が協働して行います。

構造と材料
Seal Masterの膨張シールはカスタム製造され、布補強され完全成形されます。単純な押出ではありません。ジオメトリや環境の課題に対応するために複数のエラストマーと補強布の組合せが用いられます。代表的なエラストマーと布は以下の通りです。

代表的な使用エラストマー

• ブチル
• クロロプレン
• エピクロロヒドリン
• エチレン‑プロピレン
• フッ素化炭化水素（Viton®）
• 天然ゴム
• ニトリル（Buna N）
• ポリウレタン
• シリコーン
• スチレン‑ブタジエン（Buna S）

代表的な補強布

• ダクロン
• Kevlar®
• Nomex®
• ナイロン

カスタム膨張シール
Seal Masterはカスタム設計の膨張シールを製造しており、用途に応じて何千もの独自プロファイルが開発されています。特定のプロファイル、材料、保持方法は用途の性能要件に基づいて決定されます。

技術的特性 / 仕様

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
