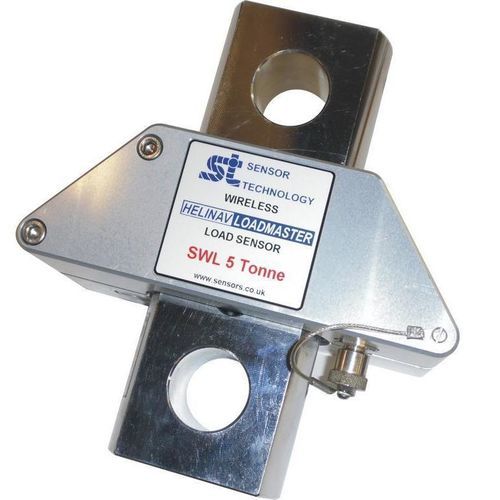

引張りロードセル HLM-LC

ビーム型単軸歪みゲージ

概要
HeliNav LoadMaster は、懸垂ヘリコプターの荷重を計測するために設計されたステンレス製のひずみゲージ式ワイヤレス荷重センサーです。リアルタイムの無線伝送と機内でのデータロギングを提供し、飛行後の解析に対応します。本機は世界共通の2.4GHz帯を使用し、2基の強化型内蔵アンテナを備え、前方誤り訂正およびデータホワイトニングにより信頼性の高い伝送を実現します。

主な利点

• ワイヤレス動作で機体間の迅速な着脱が可能
• 地上作業員の柔軟な配置を可能にする最大100 mの通信範囲
• 最大10 Hzのサンプリングでほぼリアルタイムの荷重監視が可能
• 最大約280時間分を保存可能な32 MBitの内蔵メモリ
• 11–28 Vの外部電源（充電可能）で機上電源への統合が可能
• USB接続によるPCへのデータダウンロード
• 装置設定およびデータ出力用のPCソフトウェアを提供
• バッテリ節約のための自動停止機能（設定可能）
• 信頼性向上のための二重強化型内蔵アンテナ
• FCC Part 15 準拠
• Excel形式でのデータ出力が可能

互換性とインターフェース

• 複数のセンサーからのデータ受信および表示に対応する HeliNav Handheld Receiver と互換
• RS232/RS422 やアナログ/デジタル出力を通じて統合可能な HeliNav Receiver Interface と互換
• キャビン内または窓取付けで現在の荷重を表示する HeliNav Cockpit Display と互換（ユーザ選択可能な表示形式）

仕様

• センサー種類：ひずみゲージ式、ステンレス製引張り型センサー
• 無線帯域：2.4 GHz（世界的に調和された ISM 帯）
• アンテナ：二重の内蔵強化型アンテナ
• 無線信頼性：前方誤り訂正およびデータホワイトニング
• 伝送距離：最大100 m（見通し、環境に依存）
• 更新レート：最大10サンプル/秒
• 内蔵メモリ：32 MBit（約280時間分のサンプリングデータ）
• データダウンロード：USB接続でPCへ
• 電源：外部11–28 V（充電可能）
• 出力（受信機/インターフェース経由）：RS232、RS422、アナログまたはデジタル
• ソフトウェア：PC設定およびデータエクスポート用ソフトウェアを提供
• 規格：FCC Part 15
