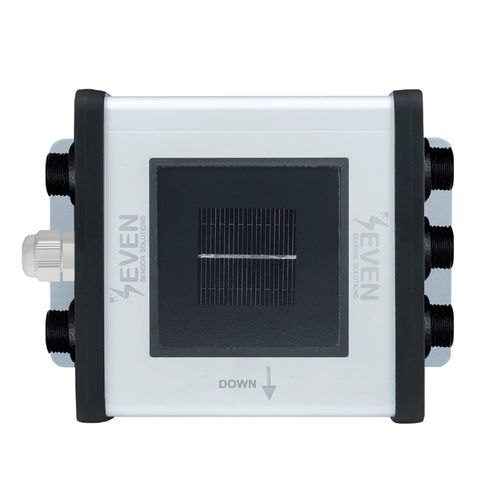

RS485日射センサー 3S-IS

Modbus RTUIEC 61724-1

製品概要
3S-ISは太陽光発電プラント向けの放射照度（irradiance）センサーで、セル温度補償済みの照度測定値を提供し、RS485経由でModbus RTU通信が可能です。単結晶リファレンスセルとPT1000セル温度センサーを内蔵しています。取り付けブラケットと3 mのUV耐性LIYYC11Yケーブルが付属。アルミ製UV保護ハウジング、標準IP54（IP65/IP68オプション）。PLC、SCADA、データロガーへのプラグ＆プレイ統合向けに設計されています。

動作原理

• 単結晶太陽電池は入射放射照度に比例した短絡電流を発生します。
• 高精度シャント抵抗が電流を測定可能な電圧信号に変換します。
• セル背面のPT1000温度センサーが温度影響を補償します。
• マイコンが信号を処理し、温度補償済みの照度（W/m²）を算出します。
• 処理データはRS485でModbus RTUとして送信されます。

主な特長

• 規格: IEC 61724-1 クラスA、IEC 60904シリーズの校正準拠。
• 不確かさ: ≤1%（IEC61724-1 クラスA）；分解能 0.1 W/m²。
• 応答時間: 1 秒（要求により500 msまで設定可能）。
• 通信: RS485 最大38400 Baud、Modbus RTU；電源とRS485間の絶縁 1000 V。
• 電源: 12–30 V DC；消費電流 ≤30 mA @24 VDC。
• 動作環境: −40 °C～+85 °C；湿度 0–100%。
• 機械仕様: アルミハウジング、寸法 140 × 110 × 42 mm、重量 約0.3 kg；IP54（IP65/IP68 オプション）。

製品バリエーション（概要）

• 3S-IS — RS485 Modbus RTU — ≤1% — 外部センサ入力なし
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — 周囲温度またはモジュール温度センサ入力
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — 周囲またはモジュール温度入力；風速センサ入力
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — 周囲温度とモジュール温度センサ入力
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — 周囲温度、モジュール温度、風速入力
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — 周囲、モジュール、風速；風向または相対湿度
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — モジュール温度、風速、風向、相対湿度、周囲温度

較正と試験
各センサーはIEC 60904-2およびIEC 60904-4に準拠したClass AAAソーラーシミュレータで較正され、ISFH（ドイツ）で較正されたリファレンスセルを使用します。屋外ではFraunhofer ISEで較正されたリファレンスセルと比較して検証されています。

技術仕様

• 品番: 3S-IS、3S-IS-1、3S-IS-2、3S-IS-2T、3S-IS-3、3S-IS-4、3S-IS-5
• リファレンスセル: 単結晶シリコン（31 × 31 mm）
• 照度範囲: 0–1600 W/m²
• 不確かさ: ≤1%（IEC61724-1 クラスA）
• 分解能: 0.1 W/m²
• 応答時間: 1 s（要求により500 ms）
• ドリフト: <0.3%/年
• 視野角: >160°
• チルト-方位角: 0°–0°, ≤1°
• 出力レート: 1 Hz
• データ出力: RS485 最大38400 Baud；Modbus RTU
• 電源: 12–30 V DC；消費 30 mA 最大 @24 VDC
• 電気接続: 3 m LIYYC11Y PUR ケーブル、UV/耐候性（接地含む6芯より線）
• ガルバニック絶縁: 電源とRS485間 1000 V
• セル温度センサ: PT1000 クラスA（EN 60751）
• 動作温度: −40 °C～+85 °C
• 動作湿度: 0–100%
• 寸法: 140 × 110 × 42 mm
• 重量: 約0.3 kg
• 保護等級: IP54（IP65、IP68 オプション）
• ハウジング材質: アルミニウム
• 適合規格: IEC 61724-1:2021 および IEC 60904 シリーズ

Modbus 仕様

• ボーレート: 1200、2400、9600、19200、38400
• パリティ: None、Even、Odd
• ストップビット: 1 または 2（パリティ = None の場合のみ 2）
• デフォルト設定: 9600、8N1、アドレス 1

用途
太陽光発電所の監視・性能評価、PLC/SCADAおよびデータロガーとの統合、気象観測局やPV試験サイトでの使用。

構成部品

• UV耐性アルミ製センサハウジング
• EVA/Tedlarでラミネートされた単結晶PVリファレンスセル
• 信号処理およびModbus RTU通信を行うマイコン搭載電子基板
