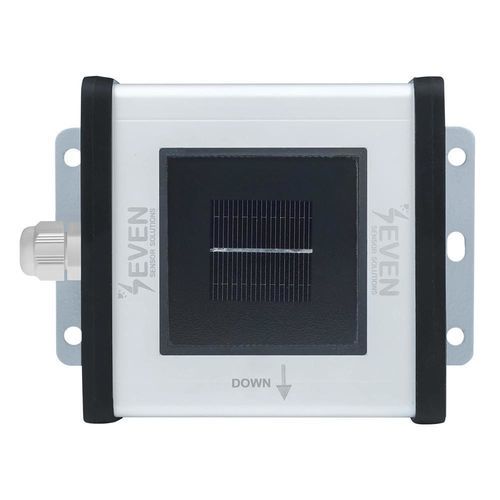

4-20 mA日射センサー 3S-IS-T-I

温度センサ付き

この放射照度センサーは、4-20mA入力のデータロガーで太陽光発電所の放射束密度を測定するために使用されます。放射照度に加え、内部セル温度センサーも搭載しています。取付ブラケットとケーブルが付属しています。 動作原理 シリコン太陽電池は、短絡電流が放射照度に比例するため、放射照度センサーとして使用できます。当社のセンサーは、シャントに接続された単結晶太陽電池で構成されています。シャントの抵抗が低いため、セルは短絡に近い状態で動作します。 短絡電流の温度係数はわずかな誤差を生じさせる。補償は、太陽電池の裏面にラミネートされた温度センサーを使用することで実現される。セルの短絡電流の測定信号と温度センサーの抵抗値はマイクロコントローラーによって測定される。計算された放射照度と温度は4-20mAのプロトコルに乗せられる。電子回路は低消費電力に最適化されている。 構造の特徴 単結晶セル：2枚のEVAシート、1枚のテドラーシート、3mmの強化ガラスを180℃の均質な温度と真空効果下で積層。単結晶セルのサイズは52×52mm²または31×31mm²です。 センサーボックス：UV保護されたアルミボックス。センサーボックスには2つの開口部があり、側面には取り付け用の穴が開いています。IPクラスはIP54、IP65、IP68の3種類からお選びいただけます。換気のために、ボックスの底面に1mmの穴、または側面に換気プラグがあります。
