アナログ出力日射センサー 3S-WPVS

MV出力温度センサ付き太陽光発電システム

製品概要

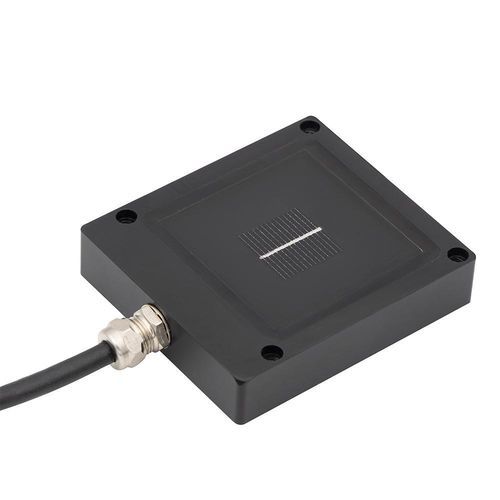

WPVS（World PV Scale Standard）参照セル 3S-WPVS は、単結晶シリコン参照セルを用いた放射照度センサーで、太陽光発電（PV）の試験室およびソーラシミュレータの較正における高精度な測定を目的に設計されています。PVモジュールに整合したスペクトル応答と温度測定を提供します。

主な機能

• 単結晶シリコン参照セルを用いて、PVに整合した挙動で放射照度を測定します。
• 内蔵のPT1000クラスA温度センサでセル温度を測定し、温度補正に使用します。
• 精密シャント抵抗を介した電圧（mV）アナログ出力を備え、データロガーや試験システムと統合できます。
• ソーラシミュレータの較正やSTC下でのPVモジュール性能検証に使用されます。

動作原理

• 単結晶セルが入射光を吸収し、放射照度に比例した電流を生成します。
• 精密シャント抵抗がその電流を測定可能な電圧（mV）に変換します。
• セルの下に配置されたPT1000センサが温度を測定し、補正に利用します。
• 放射照度と温度の信号はアナログ出力として伝送され、記録および解析に使用されます。

ラインナップ
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

オプション構成
WPVSはアルベド測定用の2センサ構成（アルベド版）として提供可能で、入射放射照度（POA）と反射放射照度を同時に測定し、両面型PVシステムの解析や性能比算出を支援します。

典型的な用途

• ソーラーパネル試験ラボ
• PVモジュール製造の品質管理
• ソーラシミュレータの較正
• 研究開発センター
• 両面型PVの性能解析およびアルベド測定

WPVSを選ぶ理由

• 高精度な測定：IEC 60904-2 に基づき製造・校正されています。
• トレーサブルな校正：各ユニットはISFH（Germany）認定の参照セルを用いたClass AAAサンサイミュレータで校正されています。
• PVに整合した応答：実際のソーラセルを使用し、PVモジュールとの現実的な比較が可能です。
• 耐久性のあるアルマイト処理アルミニウム筐体、屋内外使用のためのIP68オプション。
• コンパクトで軽量、設置と位置決めが容易です。
• アナログ出力と標準コネクタによる簡単な統合。
• M8またはLEMOの接続オプション。
• 5年保証。

実務での使用方法

• ソーラシミュレータ校正：シミュレータ光下に配置し放射照度を測定。出力（mV）を1 sun基準（1000 W/m²、25°C）と比較し、シミュレータ強度を調整します。
• PVモジュール試験：被試験モジュールの隣または同一面に設置し、放射照度とセル温度を連続測定して測定の検証と補正を行います。

データシート＆校正
各センサはIEC 60904-2およびIEC 60904-4に準拠し、Class AAAサンサイミュレータ下で校正され、ISFH（Germany）による参照セルでトレーサビリティと再現性が確保されています。

仕様 / 技術データ

• 品番: 3S-WPVS-IV, 3S-WPVS-L
• 参照セル: 単結晶シリコン（20 mm x 20 mm）
• 視野角: 162°
• 出力データ: mV（内蔵精密シャント抵抗経由）
• 電気接続: 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP ケーブル、UVおよび耐候性（標準）
• セル温度センサ種別: PT1000 クラスA（EN 60751）
• 接続: M8コネクタ（標準） / LEMOコネクタ（オプション）
• ボックス寸法: 70 x 79 x 16 mm (W x L x H)
• 重量: 250.8 g
• 防水等級: IP68 オプション
• センサ筐体材質: アルマイト処理アルミニウム
• 適合規格: IEC 60904-2
• 校正: IEC 60904-2 および IEC 60904-4 に従い Class AAA サンサイミュレータ下で校正、参照セルは ISFH（Germany）による校正
