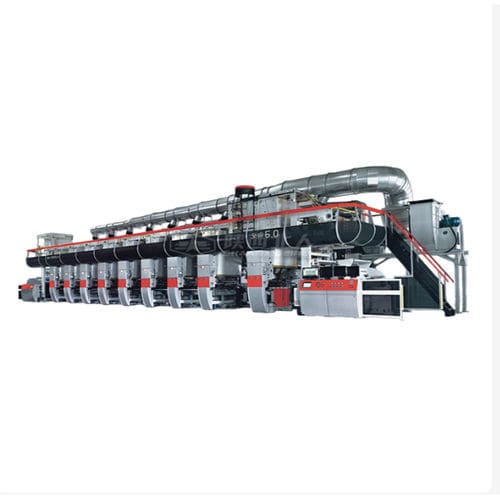

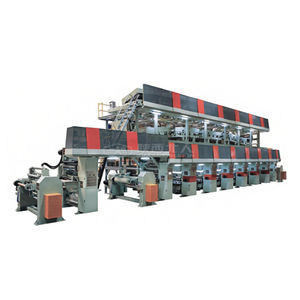

輪転グラビア印刷式インクジェット印刷機

プラスチック製フィルム用ラベル用梱包用

製品概要
Shaanxi BeirenのEnvironmentally Friendlyロトグラビア印刷機は、60年以上のグラビア技術と環境配慮型技術を組み合わせ、高速・高精度なロトグラビア印刷を実現しつつVOC排出とエネルギー消費を低減します。水系インキおよびNTNK溶剤インキに対応し、フレキシブル包装やラベル用途で世界中の導入実績があります。

ハイライト

• 環境対応インキ：水系およびNTNK溶剤インキに対応しVOC排出を低減。
• 省エネ乾燥：ヒートポンプ技術と温風リサイクルで熱エネルギーを最大30%削減。
• 高精度駆動：各シリンダーに個別サーボを備えたElectronic Line Shaft (ELS)により高いレジスタ安定性。
• 高い版合わせ精度：レジスタ精度 ≤ ±0.1 mm。
• 材料対応幅：単層フィルム、バイオプラスチック、厚さ10 µmまでの超薄膜を処理。

主な機能
ELS駆動は機械式メインシャフトを不要にし、機械損失、振動、保守を低減します。インテリジェント乾燥システムはヒートポンプと高流速ノズル、温風リサイクルを組み合わせて水系インキを効果的に乾燥させつつ省エネを実現します。統合LEL監視とRTO接続ポイントにより溶剤濃度のリアルタイム管理と捕集排気の熱処理が可能です。

材料および適用分野
対応印刷材料：

• OPP、BOPP、CPP
• PEおよびPETフィルム
• PVCおよびNY素材
• PLAなどの生分解性基材

本機はMDO-PEやBOPEなどの熱に敏感な基材を熱変形なく処理でき、リサイクル可能な単層PE食品包装、製薬用ブリスター包装、バイオラベル等の生産をサポートします。

品質保証と試験
主要部品の社内加工および各機の入念な検証を実施。典型的な試験項目：

• 残留溶剤確認のためのガスクロマトグラフィー
• 稼働条件でのレジスタ精度検証
• 実運用におけるエネルギー効率監査
• VOC漏えい検査と排出管理の確認

主な技術仕様

• ブランド：Shaanxi Beiren
• Model name: Environmentally Friendly Rotogravure Printing Machine
• 対応基材：OPP、BOPP、CPP、PE、PET、PVC、NY、PLA
• レジスタ精度：≤ ±0.1 mm
• VOC削減率：最大95%
• 熱エネルギー削減：最大30%
• 最小フィルム厚：10 µm
• 残留溶剤レベル：< 5 mg/m²
• 駆動方式：Electronic Line Shaft (ELS) 各シリンダー個別サーボ
• 乾燥方式：ヒートポンプ＋高流速ノズル、温風リサイクル
• 排出制御：統合LEL監視、RTO統合ポイント
• 標準納期/据付：カスタマイズにより90～120日

先進技術の詳細

• インテリジェント乾燥システム：ヒートポンプと温風リサイクルを組合せ、水性インキに最適化されたノズル。
• 高精度駆動技術：各シリンダーを個別に駆動するサーボにより安定した版合わせを維持。
• 安全性と排出制御：LEL監視とRTO用設計により捕集した溶剤を熱処理。
• 材料対応：多軸の圧力制御により10 µmまでの超薄膜を伸びを抑えて処理。

実用用途

• 持続可能な食品包装：リサイクル可能な単層PE構造への印刷、張力と圧力を管理。
• 医薬品包装：バリアコーティングや溶剤フリーの保守に対応したブリスター用フィルム印刷。
• 生分解性ラベル：PLAやPET-Gへの印刷、ゾーン乾燥とチルロールで巻き取り特性を維持。
