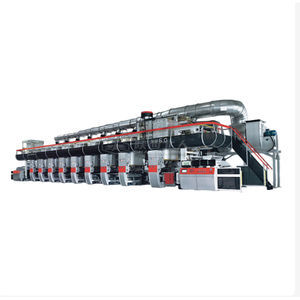

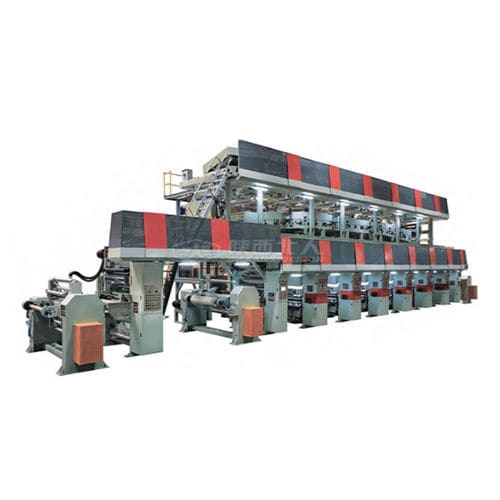

輪転グラビア印刷式インクジェット印刷機

紙用ラベル用梱包用

概要
位置合わせ精度 ≤±0.1 mm。フィルム、紙、金属箔上での連続多色高速度ロトグラビュア印刷向けシステム。フレキシブル包装、ラベル、装飾印刷での高精細・安定した色再現に適合します。

製品と製造元
Shaanxi Beiren Printing Machinery Co., Ltd. 製。本機は長尺の生産や多様な基材に対応し、高精度の位置合わせと安定した印刷品質を維持するよう設計されています。

主要な利点
高精度と同期制御
電子ラインシャフトと同期駆動により、長尺ランでの色合わせを維持します。

主要仕様

• 位置合わせ精度：≤±0.1 mm（縦および横）
• 機械速度：250–600 m/min（機種依存）
• ウェブ幅：600 mm–2500 mm
• 色数ユニット：2–12色（カスタム可）
• シリンダー周長：400 mm–1300 mm（リピート可変）
• テンション制御：7–9モーターベクトル駆動のクローズドループ
• テンション範囲：3 kg–50 kg
• 残留溶剤：<5 mg/m²
• 最小フィルム厚：12ミクロン対応

対応基材

• プラスチックフィルム：BOPP、PET、PE（良好なインク付着）
• 紙材：各種坪量・仕上げ
• 金属箔：アルミニウムおよび特殊箔
• 複合材：多層構造

乾燥システム

• 高効率の多ゾーン乾燥チャンバー
• 高流速の熱風ノズルと均熱するサーモオイルシステム
• エネルギー回収機能による消費低減
• 作業場安全のためのLEL監視

インテリジェント制御

• 自動粘度制御（AVC）でインク特性を安定化
• 超音波ウェブエッジガイドでマイクロレベルのトラッキング
• Electronic Line Shaft（ELS）によるユニット間同期

耐久性と色再現
クロムメッキシリンダーと3軸調整可能なドクターブレードで安定したインク転写、175 lpi以上の精細網点、セル深さによるインク量制御で光沢と色の飽和を実現します。

生産効率

• 独立タレットの巻取り/巻戻しと自動スプライスで連続運転が可能
• 効率的なシリンダー取付けでジョブチェンジを短縮
• 短い生産サイクルと高稼働を実現

Shaanxi Beiren — 歴史と製造
Shaanxi Beiren Printing Machinery Co., Ltd. は長年のR&Dと社内精密加工で高容量のロトグラビュア生産を支えます。

包括的サポート
現地オペレータ教育、据付・立ち上げ、保守サポート、工程最適化コンサルティング、補修部品供給を提供します。

用途

• フレキシブル包装：スナック、菓子、ペットフード
• ラベル製造：高付加価値ラベルや高精細グラフィック
• 装飾印刷：壁紙、ラミネート、ギフト包装
• ロトグラビュア出版：大量印刷の雑誌類

FAQ（抜粋）

• Q：最小発注数は？ A：通常は機械を単体で販売し、2–12色ユニットで構成可能です。
• Q：設置にかかる時間は？ A：構成や現場条件により通常2–4週間です。
• Q：購入後のサポートは？ A：現地での操作・保守教育、工程最適化、技術サポート、部品供給を含みます。
• Q：対応基材と最小厚は？ A：BOPP、PET、PE、紙、金属箔、複合材に対応。最小フィルム厚は機種により12ミクロンまで。

技術仕様

• 位置合わせ精度：≤±0.1 mm
• 機械速度：250–600 m/min
• ウェブ幅：600–2500 mm
• 色数ユニット：2–12（カスタム可）
• シリンダー周長：400–1300 mm
• テンション制御：7–9モーターベクトル駆動クローズドループ
• テンション範囲：3–50 kg
• 残留溶剤：<5 mg/m²
• 最小フィルム厚：12ミクロン
