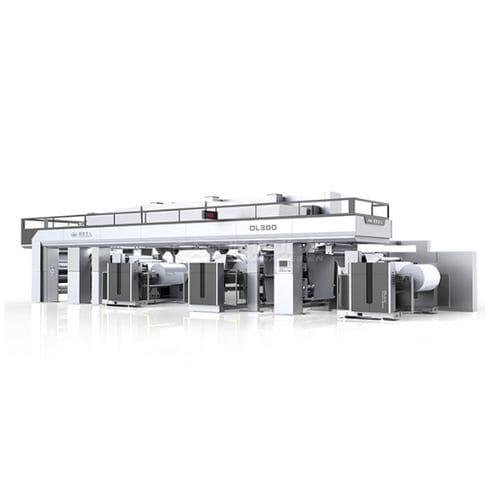

ロール・ツー・ロールラミネート マシン

自動高速ドライ

製品概要
水性接着剤および高固形分・溶剤低減システムを用いて、フィルム、アルミ箔、紙の複数層を貼り合わせるドライラミネーション機。食品、医薬品、日用化学品向けの持続可能な包装用途を想定。VOC排出の低減、バイオ分解性フィルム対応、工業的な機械速度（接着剤により通常350～450 m/min）に対応します。

短い技術概要

• 最大フィルム幅：1050 mm または 1250 mm
• アンワインド直径：Φ 800 mm
• リワインドロール直径：Φ 800 mm
• 乾燥トンネル長（オーブン内の材料）：複数加熱ゾーンを持つ 9 m
• 対応印刷材料：フィルム、アルミ箔、紙；バイオ分解性フィルム（PLA、BOPE、セロファン）対応

主要な技術的利点

• スマートエネルギーマネジメント — 乾燥システムはプロセス熱を大部分回収し、熱交換器で取り入れ空気を予熱することで、標準機に比べてエネルギー消費を30～40%低減します。
• 優れた材料ハンドリング — エコ素材に配慮した設計。ヘビーデューティのサーボ駆動と低摩擦のアイドラーローラーにより、張力精度±0.1 kgを維持し、バイオ分解性フィルムの伸びや破断を防止します。
• 高精度塗布 — 直結駆動のコーティングユニットは、通常1.5～4.0 gsm（乾燥）範囲の塗布量を精密に制御し、ウェブ全幅で均一な付着を確保します。
• 安全性とコンプライアンスの統合 — LEL監視の統合およびRTOシステム用のインターフェースポートにより、排出規制への適合を支援します。

品質と性能のハイライト

• VOC／残留管理 — VOC排出を大幅に低減する設計（現場報告で最大約40%の削減を示す）で環境基準に対応します。
• 残留溶媒・水分 — ガスクロマトグラフィー分析で、仕上がりラミネートの残留溶媒および水分が2 mg/m²未満と報告されています。
• 塗布均一性 — クロスウェブのばらつきは通常±0.1 g/m²以内で、均一な光学特性と接着強度を提供します。
• 接着強度 — ASTM F904およびISO 11339に準拠したピール試験で、標準フィルムに対し通常 > 2 N/15 mm の接着を示し、金属化構造ではさらに高い値を示します。
• 乾燥性能 — 高速インピンジメント空気ノズルとゾーン温度制御を備えた延長トンネルにより、工業速度での水性接着剤の乾燥を可能にします（最大120°C）。
• ロール品質 — エッジポジションコントロール（EPC）により±1 mmの精度でエッジを管理し、平坦でテレスコープのないロールを下流のスリッティングに適合させます。

適用業界 / 用途

• 持続可能な食品包装 — スナック、菓子、ペイストリー向けのモノマテリアル構造。
• 医薬品・医療包装 — 低残留溶媒が重要なリッドおよび高バリアポーチ。
• 高耐久レトルト包装 — レトルト滅菌（121°C）に耐える接着構造（ペットフード、レトルト食品等）。
• 日用化学製品 — 洗剤サシェ、パーソナルケア用ポーチおよびその他消費財用ラミネート。

材料および接着剤互換性

• 対応基材：BOPP、PET、ナイロン、アルミ箔、紙、PE、バイオ分解性フィルム（PLA、BOPE、セロファン）。
• 対応接着剤システム：水性接着剤、高固形分・溶剤低減システム、従来の溶剤系接着剤（耐腐食性部品を用いたハイブリッド対応）。

技術仕様（表形式表現）

• パラメータ：仕様
• 最大フィルム幅：1050 mm、1250 mm
• アンワインド直径：Φ 800 mm
• リワインドロール直径：Φ 800 mm
• 乾燥トンネル長：複数加熱ゾーンを持つ 9 m
• 動作温度：ゾーン制御で最大120°C
• 機械速度：350–450 m/min（接着剤種類に依存）
• 張力制御精度：±0.1 kg
• 塗布重量範囲：1.5–4.0 gsm（乾燥）
• エッジポジションコントロール（EPC）：±1 mm 精度
• 対応基材：BOPP、PET、ナイロン、アルミ箔、紙、PE、バイオ分解性フィルム
• 接着剤互換性：水性、高固形分・溶剤低減システム、従来の溶剤系

特性 / 技術仕様

• 最大フィルム幅：1050 mm または 1250 mm
• アンワインド直径：Φ 800 mm
• リワインドロール直径：Φ 800 mm
• 乾燥トンネル長：複数加熱ゾーンを持つ 9 m
• 動作温度：ゾーン制御で最大120°C
• 機械速度：350–450 m/min（接着剤に依存）
• 張力制御精度：±0.1 kg
• 塗布重量（乾燥）：1.5–4.0 gsm
• エッジポジションコントロール（EPC）：±1 mm
• 対応基材：BOPP、PET、ナイロン、アルミ箔、紙、PE、バイオ分解性フィルム（PLA、BOPE、セロファン）
• 接着剤互換性：水性接着剤、高固形分・溶剤低減システム、従来の溶剤系接着剤
