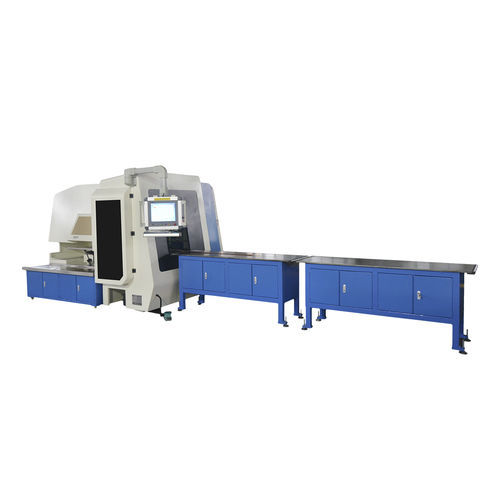

自動パンチングマシン GJCNC-BP-30

油圧式ブスバー切断

GJCNC-BP-30は、バスバーを効率的かつ正確に処理するように設計されたプロ仕様の機器です。 ツールライブラリにこれらの処理ダイを使用すると、この装置は、パンチング（丸穴、長穴など）、エンボス加工、せん断、溝入れ、フィレットコーナーの切断などによってバスバーを処理できます。完成したワークはコンベアで配送されます。 この装置は、CNC曲げ機と一致し、バスバー処理生産ラインを形成することができます。 輸送システムは自動クランプスイッチ技術を備えたマスタースレーブクランプ構造を採用し、メインクランプの最大ストロークは1000mmです。プロセス全体が終了すると、マシンはフリップテーブルを使用してワークピースをスライドさせます。これらの構造により、特に非常に効果的で正確になります。長いバスバー用。 処理システムには、ツールライブラリと油圧ワークステーションが含まれます。ツールライブラリには、4つのパンチングダイと1つのシャーリングダイを含めることができます。バンタムライブラリは、ダイが頻繁に交換される場合にプロセスをより効率的にし、パンチインダイを交換または交換する必要がある場合にはるかに簡単で便利です。油圧ワークステーションは、差圧システムやエネルギー貯蔵装置などの新技術を採用しています。これらの新しい装置は、機器の効率を高め、処理中のエネルギー損失を削減します。 制御システムとして、バスバー処理の特別支援設計ソフトウェアであるGJ3Dプログラムがあります。これにより、マシンコードを自動プログラムし、処理中のすべての日付を計算し、プロセス全体のシミュレーションを表示して、バスバーの変化を段階的に明確に示すことができます。これらの文字により、機械語による複雑な手動コーディングを回避することが便利で強力になりました。また、プロセス全体を実証し、誤った入力によって引き起こされる材料の浪費を効果的に防ぐことができます。 何年もの間、会社はバスバー処理業界への3Dグラフィック技術の適用を主導してきました。これで、アジアで最高のCNC制御および設計ソフトウェアを紹介できます。 外部マーキングマシン：マシンの外部に独立して配置でき、GJ3dシステムに統合制御できます。機械は、顧客の要件に応じて、グラフィック、テキスト、製品のシリアル番号、商標などの作業深度またはコンテンツを変更する可能性があります。 ダイ潤滑装置：パンチの潤滑に使用されます。特に、処理中にパンチがバスバーに詰まらないようにします。特にアルミニウムまたは複合バスバーの場合。
