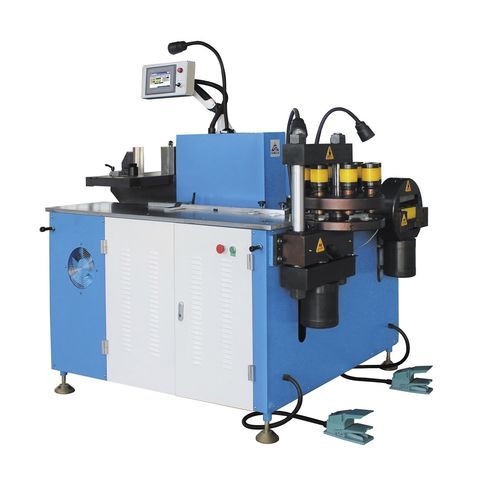

型押しバスバー加工センター BM303-S-3 Series

曲げ固定型

BM303-S-3シリーズは、当社が設計した多機能バスバー加工機（特許番号：CN200620086068.7）であり、中国初のタレットパンチプレス機です。この装置は、パンチング、せん断、曲げをすべて同時に行うことができます。 適切なダイを使用すると、パンチングユニットは、円形、長方形、および正方形の穴を処理したり、バスバーに60 * 120mmの領域をエンボス加工したりできます。 このユニットは、8つのパンチングダイまたはエンボスダイを格納できるタレットタイプのダイキットを採用しており、オペレーターは10秒以内に1つのパンチングダイを選択するか、3分以内にパンチングダイを完全に交換できます。 せん断ユニットは単一のせん断方法を選択し、材料をせん断している間はスクラップを作りません。 また、このユニットは、効果的で長寿命の丸型一体構造を採用しています。 曲げユニットは、ダイを変更することにより、レベル曲げ、垂直曲げ、エルボパイプ曲げ、接続端子、Z字型またはツイスト曲げを処理できます。 このユニットはPLC部品で制御するように設計されており、これらの部品は当社の制御プログラムと連携して、簡単な操作経験と高精度のワークピースを確保し、曲げユニット全体を独立したプラットフォームに配置して、3つのユニットすべてが同時に動作できるようにします時間。 コントロールパネル、マンマシンインターフェース：ソフトウェアは操作が簡単で、ストレージ機能があり、繰り返しの操作に便利です。加工制御は数値制御方式を採用しており、加工精度が高い。
