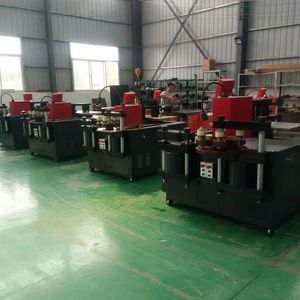

型押しバスバー加工センター

... AlおよびCuバスバーの切断、穴あけ、曲げ、オフセット、ナット挿入用のステーション： - 幅の範囲30 ÷ 125 mm - 厚さ範囲 5 ÷ 12 mm - 曲げ角度範囲 15° ～ 90 特別な機能 - 調整可能な曲げ角度インジケーター付き（分解能の目盛は5°、測定にはバスバーの弾性は含まれない） - 目盛り付きバンパー装備（調整定規範囲200mm、精度1mm） - ボディの高さ調整（精度1 mm） - バリのない丸穴と楕円穴のパンチング - バリのないバスバー切断 - ナット挿入用標準セット ...

... cm1-125 125mmまでの銅製バスバー用の切断・パンチング・曲げ機 銅製バスバーの切断、打ち抜き、曲げの3つの機能を備えたバスバー製作システム カッティング 125X10mmまでのリジッドバーを切断するためのダイとブレード。 125X10mmまでのフレキシブル・バスバーを切断するための金型とブレード。 パンチング 厚さ10mmまでのフレキシブルおよびリジッドバー用 厚さ10mmまで。 センタリングピン付きポンチ 標準寸法 Diameter 5-6-7-8-9-10-11-12-13-14-15-16 楕円形 ...

... BM303-S-3シリーズは、当社が設計した多機能バスバー加工機（特許番号：CN200620086068.7）であり、中国初のタレットパンチプレス機です。この装置は、パンチング、せん断、曲げをすべて同時に行うことができます。 適切なダイを使用すると、パンチングユニットは、円形、長方形、および正方形の穴を処理したり、バスバーに60 * 120mmの領域をエンボス加工したりできます。 このユニットは、8つのパンチングダイまたはエンボスダイを格納できるタレットタイプのダイキットを採用しており、オペレーターは10秒以内に1つのパンチングダイを選択するか、3分以内にパンチングダイを完全に交換できます。 せん断ユニットは単一のせん断方法を選択し、材料をせん断している間はスクラップを作りません。 また、このユニットは、効果的で長寿命の丸型一体構造を採用しています。 曲げユニットは、ダイを変更することにより、レベル曲げ、垂直曲げ、エルボパイプ曲げ、接続端子、Z字型またはツイスト曲げを処理できます。 このユニットはPLC部品で制御するように設計されており、これらの部品は当社の制御プログラムと連携して、簡単な操作経験と高精度のワークピースを確保し、曲げユニット全体を独立したプラットフォームに配置して、3つのユニットすべてが同時に動作できるようにします時間。 コントロールパネル、マンマシンインターフェース：ソフトウェアは操作が簡単で、ストレージ機能があり、繰り返しの操作に便利です。加工制御は数値制御方式を採用しており、加工精度が高い。 ...

... 金型の柔軟な交換によっても、平坦化、ねじれ、圧縮ケーブルジョイント、切断、平坦化、パンチング、曲げ、およびその他の特殊加工のための銅バーを完了することができます。 1.せん断の場所は安定した、強いおよびせん断力の二重コラムせん断の構造を採用します； 2.ヤスリとシャーで切断します； 3.鋭利なハサミ＋ポリウレタンパッド； したがって、全体的な処理から切り出されたワークピースは平坦で、無駄がなく、バリがなく、崩壊角度がありません。 1.パンチングステーションは歯型四モード統合ターンテーブルを採用し、上型と下型の間の絶対的なアライメントを確保し、金型の同心度を向上させ、金型の寿命を延ばす； 2.また、金型の頻繁な交換によるパンチ金型の損傷を避けることができます。 3.弊社はメーカーであるため、ユーザーの要求に応じて、4、6、8モードのターンテーブル構造を提供することができます。 4.パンチングステーションは、機械的な双方向位置決め装置を備えています。作業中、作業者が銅とアルミの列を打ち抜く必要がある位置で十字線や絞りパンチを引く必要がなく、作業時間を節約し、作業効率を向上させます。 5.打ち抜き金型はポリウレタンパッド＋バネ設計を採用し、金型の戻り速度が速く、加工効果が良い。 6.剪断と打抜きステーションは正確な60mm大口径油圧コラムを採用し、剪断力と打抜き力をより安定させ、強く、均一にし、処理されたワークがより良い効果を持つ。 ...
