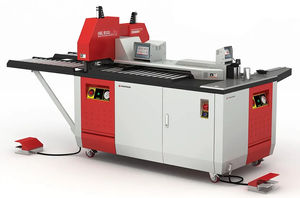

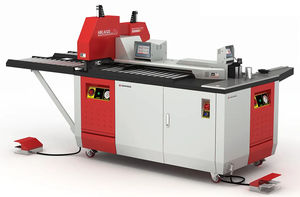

切断バスバー加工センター HBC-CP200

型押し固定型

概要
HBC-CP200 は、銅およびアルミ製のバスバー（母線）最大 200 × 20 mm に対応する、切断とパンチングを統合した 2 in 1 の専用機です。曲げステーションを備えず、パンチと切断の独立した工程で連続高生産を想定した設計で、2名のオペレータでの同時作業に対応します。

機能と主な特長

• 主な機能：切断およびパンチング（曲げステーションなし）
• 最大処理能力：200 × 20 mm（銅・アルミ）
• 最大パンチダイ／穴径：Ø26 mm
• パンチ用と切断用の2つの独立した油圧ユニットにより、ボトルネックを回避
• 2名のオペレータが同時稼働できる構成
• ポジショニングのバリアント：プログラム可能な長さストッパー（ES）または手動ストッパー（EH）
• レーザーセンターファインダによる穴位置合わせ
• 自動モード用のフットペダル
• 材搬送を補助するサイドローラー／ローラーデスク
• Industry 4.0 対応の制御・自動化機能

電力・油圧
総合出力：8.5 kW、油圧作動圧：200 bar、油圧油量：60 L（Hydraulic Oil H68）。標準電源：380 V AC 三相、50 Hz。

機械と運用
床据え付けの固定ベースで安定した設置を実現し、連続生産に適します。ローラーデスクにより幅広・厚物バーの取り扱いが容易です。ストッパーは自動（ES）または手動（EH）から選択可能。最終的な機械重量および確定寸法は、発注時の技術文書で確認してください。

追記事項
高電流分配盤や大型スイッチギア等、幅広で厚みのあるバスバーを必要とする用途向けに仕様設計されています。パンチと切断の油圧を分離することで単一の油圧ボトルネックを避け、大断面での安定した処理能力を維持します。

仕様 / 技術諸元

• 型式：HBC-CP200（EH / ES バリアント）
• 機能：切断＋パンチング（曲げなし）
• 最大処理能力：200 × 20 mm
• 対応材質：銅、アルミ
• 最大パンチダイ／穴径：Ø26 mm
• ポジショニング：手動ストッパー（EH）／プログラム可能ストッパー（ES）
• 定格電圧：380 V AC（三相）
• 総出力：8.5 kW
• 周波数：50 Hz
• 作動圧力：200 bar
• 油圧油量：60 L（Hydraulic Oil H68）
• 油圧システム：パンチ用と切断用の2つの独立ユニット
• 必要オペレータ数：2
• 設置方式：固定ベース／床据え付け
• 表示寸法（L×W×H）：245 × 148 × 180 cm（最終値・単位は技術文書で確認）
• 機械質量：製造後に確定予定
• Industry 4.0 対応：プログラム可能ストッパーや自動化対応制御
