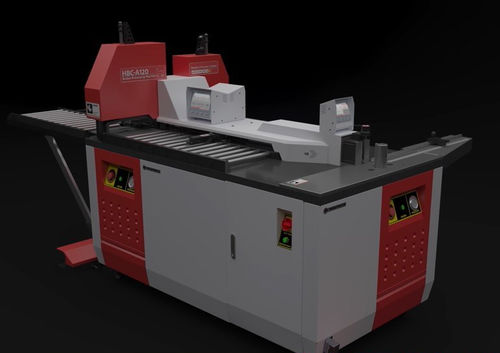

切断バスバー加工センター HBC series

型押し曲げ

概要
母線加工機は、電気盤（スイッチギア）製造で銅製母線を切断、パンチ、曲げ加工するための産業用機械です。盤の電流が125 Aを超える場合、ケーブルの代わりに銅母線が使用され、高電流を低抵抗で伝えます。PAYAPRESSの母線加工機は、スイッチギア工場での高精度、再現性、高量産に対応するよう設計されています。

主な機能

• 切断：銅母線の精密な長さ切断。
• パンチ：電気接続および規格要件を満たす高精度の穴あけ。
• 曲げ：盤取付けのための必要な形状・プロファイルの形成。

モデルシリーズと動作モード
PAYAPRESS HBCファミリーは、工場の要件に応じた複数のシリーズで構成されています：

• HBC-Aシリーズ：曲げ・切断・パンチを備えた3-in-1機で、3つのパワーパックを搭載。3つのステーションで最大3名のオペレータが同時に作業可能です。例：HBC-A120（最大120×12 mm）、HBC-A160（最大160×15 mm）。
• HBC-Bシリーズ：Aシリーズと同様の構造ですが、パワーパックは1台で、オペレータは一度に1つのステーションで作業します。予算が限られた工場向けのコスト効率の高い選択肢です。
• HBC-CPシリーズ：切断・パンチ専用のシリーズで、2つのパワーパックを搭載し、2つのステーションを同時に稼働可能。プログラム可能な長さストッパー（最大20プログラム位置対応）を備え、切断や穴あけの位置決めの再現性と高精度を実現します。
• HBC-BE / HBC-BExxx：HBCラインの曲げ専用機で、工場の要件に合わせた各種曲げ金型をフルセットで供給します。

主な特長

• 統合モデルでは3-in-1機能（切断、パンチ、曲げ）により、設置面積を削減し生産フローを効率化します。
• シリーズごとに異なるパワーパック構成：同時稼働可能なマルチパワーパック（Aシリーズ）、順次稼働のシングルパワーパック（Bシリーズ）、2ステーション同時稼働のデュアルパワーパック（CPシリーズ）。
• プログラム可能な長さストッパー（CPシリーズ）：最大20のプログラム位置に対応し、正確で再現性の高い切断・穴パターンを実現します。
• 曲げ機能：Z形、ツイスト、エッジベンドなど、複雑な盤形状に対応する多種の金型を含みます。
• モデル容量オプション：一般的に提供される容量はモデルにより最大120×12 mmおよび最大160×15 mmです。
• 高精度設計：銅母線が高価であり、電力当局の厳しい基準を満たす必要がある場合に重要です。

適用分野
スイッチギアおよび電気盤メーカーが、125 A以上の定格を持つ盤向けの母線を製造するために使用し、配電、スイッチギア筐体、電気アセンブリ向けの母線を正確に加工できます。

仕様 / 技術データ

• 主要加工：切断、パンチ、曲げ。
• 一般的な母線サイズ容量：最大120×12 mmおよび最大160×15 mm（モデル依存）。
• シリーズ概要：HBC-A（マルチパワーパック、3ステーション同時稼働）、HBC-B（シングルパワーパック、単一ステーション）、HBC-CP（デュアルパワーパック、2ステーション同時稼働、切断+パンチ）、HBC-BE（曲げ重視モデル）。
• プログラム可能な長さストッパー：最大20のプログラム位置（CPシリーズ）。
• 付属曲げ金型：Z形、ツイスト、エッジベンドおよびその他の工場特有金型。
• オペレータ構成：HBC-Aは最大3名のオペレータが同時に作業可能；他のシリーズは説明の通り1または2ステーションの同時稼働をサポートします。
• 設計上の重点：スイッチギア製造基準に準拠するための高精度と再現性。
