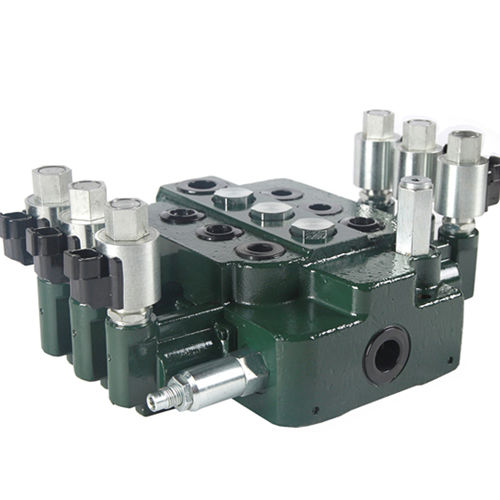

GDV120 モノブロック方向制御弁
特徴
弁ボディは必要な灰色の鋳鉄から成っています。
ばねの帽子、機械 detent の帽子および電気油圧運転者モジュールはダイカストで形造られたアルミニウムから成っています。
任意力を越えて。
オプションの機械的な位置決め。
さまざまな機能のスプールは利用できます: 二重作用シリンダーか単動シリンダー、油圧モーターのためのスプールを制御するため。
操作力が小さく、流量特性に優れています。
スプール数:1~4本まで組立て可能(現在は1本のみ)。
仕様
定格流量-120L/min
最大流量 - 130 L/min
最大圧力 - 310バール
内部リーク(70 bar)。A/BからTまで - 30-35 CC/min
流体温度範囲
NBR(BUNA-N)シール付 -20° -80° -20C
FPM(VITON)シール付き -20℃~100℃の範囲でご使用ください。
スプールストローク(1/2位置) - +7/7-7mm
フローティング機能付(1/2、F位置) - +7/7 -9mm
粘度範囲 - 15-75mrrT2/s
周囲温度範囲 -40° -60° -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲
ソレノイドは12VDCまたは24VDCのいずれかで、対応する電流は0-1.5または0-0.75Aです。
---
