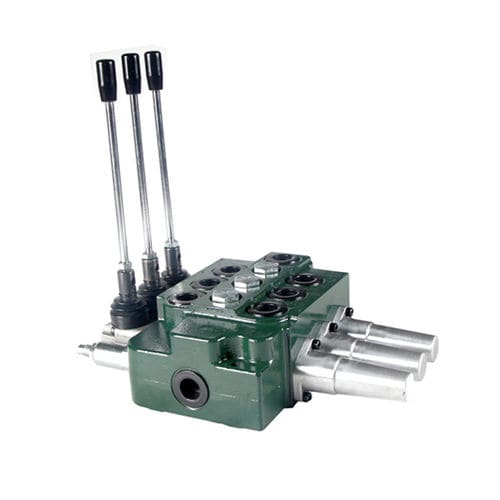

GDV80 モノブロック方向制御弁
特徴
バルブ本体は必要な灰色の鋳鉄から製造されています。
ばね capr、機械 detent の帽子および電気油圧運転者モジュールはダイカストで形造られたアルミニウムから成っています。
平行回路: 各セクションに逆止弁、入口の港のための任意積み過ぎ弁があります。
電気、油圧リモート、手動およびワイヤー引き方法は任意です。
任意力を越えて。
閉じた中心システムに変えることができます。
調節可能な位置力の任意機械的な位置。
さまざまな機能のスプールは利用できます: 二重作用シリンダーか単動シリンダー、油圧モーターのためのスプールを制御するため。
操作力が小さく、流量特性に優れています。
比例制御(圧力補償なし)が可能です。
スプール番号は1~6番まであります。
仕様
定格流量 - 80 L/min
最大流量 - 100 L/min
最大圧力 - 310バール
内部リーク(70 bar)。A/BからTまで - 30-35 CC/min
流体温度範囲
NBR(BUNA-N)シール付 -20° -80° -20C
FPM(VITON)シール付 -20℃~100℃0
スプールストローク(1/2位置) - +7/7-7mm
フローティング機能付き(1/2、F位置)-フローティング機能付き
粘度範囲 - 15-75mrrf2/s
周囲温度範囲 -40° -60° -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲 -40° -60° 周囲温度範囲
ソレノイドは12VDCまたは24VDCのいずれかで、対応する電流は0-1.5または0-0.75Aです。
---
