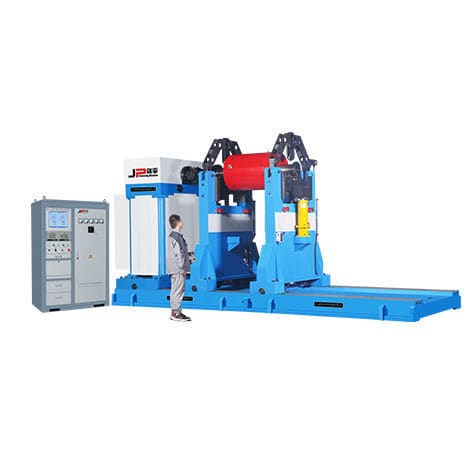

横型釣合い試験機 PHW-80000

動的大型部品用ローター用

用途 大型および中型のモーターローター、ブロワー、遠心インペラー、乾燥シリンダー、ローラーなどの回転部品の不均衡補正に使用されます。 特徴 - 機械力を効果的に伝達できるように専門的に設計されたブラケット、低振動減衰と優れた剛性を備えた堅牢で信頼性の高い - 高感度センサー、良好な直線性、耐久性と信頼性 - 一度の校正で永久使用、非常に高い初期不均衡を許容 - バランシングマシン用の特殊なユニバーサルジョイントドライブ、安定した電力伝達、迅速な始動と簡単な操作 - 外周がベルト駆動装置を使用できない、または大きな伝達力を必要とするローターに適しています - 高度な電子測定システム、ユーザーフレンドリーなHMI、完全な機能 大型ワークピースに適用可能 技術データの概要 PHW-50000 PHW-80000 PHW-100000 ワークピースの質量範囲(kg) 50000 80000 100000 ワークピースの最大直径(mm) Φ3600 Φ4000 Φ4200 2つの支持ベアリング間の距離(mm) 最小600 最小600 最小600 ワークピースのジャーナル直径範囲(mm) Φ80~560 Φ80~560 Φ100~650 駆動フランジと右ベアリングサポート間の最大距離(mm) 7000 7500 9500 主軸の回転速度(r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 モーター出力(kw) 110 160 200 ユニバーサルジョイントシャフトのトルク(N·m) 10000 15000 18000 ベッドの長さ(mm) 9000 10000 12000 達成可能な最小残留不均衡量(emar) ≤1g· mm/kg 1) 周波数変換 2) 75-180に追加可能 3) 120~240に追加可能 4) 無段階速度調整 用途: 大型/中型ローター、ブロワー、インペラー、シリンダー、ローラーの不均衡補正 ブラケット: 高剛性、低振動減衰 センサー: 高感度、良好な直線性 校正: 一度きり、永久 ドライブ: ユニバーサルジョイント、安定、高出力 測定: 高度な電子システム、ユーザーフレンドリーなHMI ワークピース質量: 最大100,000 kg 最大直径: 最大4200 mm モーター出力: 最大200 kW トルク: 最大18,000 N·m ベッドの長さ: 最大12,000 mm 最小残留不均衡: ≤1g·mm/kg
