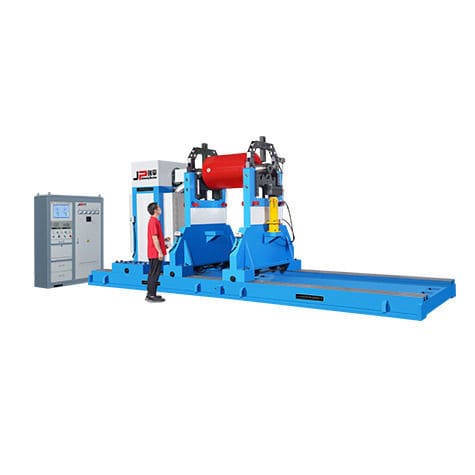

横型釣合い試験機 PHW-20000H

動的送風機用大型部品用

用途 大型および中型のモーターローター、ブロワー、遠心インペラー、乾燥シリンダー、ローラーなどの回転部品の不均衡補正に使用されます。 特徴 - この機械はJianping測定システムを採用しており、動的および静的バランスの両方が利用可能です。 - ベアリングモードは最大10種類です。 - 重量の追加と削除、CWおよびCCWの回転は柔軟にカスタマイズできます。 - 不均衡量と角度の表示単位はカスタマイズ可能で、リアルタイムの単位変換を実現し、さまざまな顧客のニーズに対応します。 - ユニバーサルカップリングまたはギアボックス伝送を採用し、さまざまなバランス速度または無段階速度調整を取得できます。 技術データ 小型、中型、大型、巨大なワークピースに適用可能です。詳細な仕様については、以下の表を参照してください。 小型ワークピース 技術データの概要 PHW-160H PHW-300H PHW-500H ワークピースの質量範囲(kg) 160 300 500 ワークピースの最大直径(mm) Φ1000 Φ1200 Φ1500 2つの支持ベアリング間の距離(mm) 最小60 最小60 最小60 ワークピースのジャーナル直径範囲(mm) Φ15~75 Φ15~75 Φ15~75 駆動フランジと右ベアリングサポート間の最大距離(mm) 1500 1500 1500 主軸の回転速度(r/min) 600,1095 600,1095 600,1095 モーター出力(kw) 3 3 4 ユニバーサルジョイントシャフトのトルク(N·m) 60 60 60 ベッドの長さ(mm) 2500 2500 2500 達成可能な最小残留不均衡量(emar) ≤0.5g· mm/kg 中型ワークピース 技術データの概要 PHW-1000H PHW-2000H PHW-3000H PHW-5000 ワークピースの質量範囲(kg) 1000 2000 3000 5000 ワークピースの最大直径(mm) Φ1600 Φ1800 Φ2100 Φ2400 2つの支持ベアリング間の距離(mm) 最小60 最小60 最小60 最小320 ワークピースのジャーナル直径範囲(mm) Φ25~120 Φ25~120 Φ25~120 Φ40~380 駆動フランジと右ベアリングサポート間の最大距離(mm) 1600 1900 1900 2500 主軸の回転速度(r/min) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 モーター出力(kw) 4 7.5 7.5 15 ユニバーサルジョイントシャフトのトルク(N·m) 250 300 700 1250 ベッドの長さ(mm) 2500 3000 3000 4000 達成可能な最小残留不均衡量(emar) ≤0.5g· mm/kg 大型ワークピース 技術データの概要 PHW-10000H PHW-15000H PHW-20000H PHW-30000 ワークピースの質量範囲(kg) 10000 15000 20000 30000 ワークピースの最大直径(mm) Φ2400 Φ2800 Φ2800 Φ3000 2つの支持ベアリング間の距離(mm) 最小320 最小450 最小600 最小600 ワークピースのジャーナル直径範囲(mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 駆動フランジと右ベアリングサポート間の最大距離(mm) 4000 4200 5200 6000 主軸の回転速度(r/min) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 モーター出力(kw) 22 30 55 75 ユニバーサルジョイントシャフトのトルク(N·m) 2250 2250 5000 7800 ベッドの長さ(mm) 5500 6000 7000 8000 達成可能な最小残留不均衡量(emar) ≤0.5g· mm/kg 巨大なワークピース 技術データの概要 PHW-50000 PHW-80000 PHW-100000 ワークピースの質量範囲(kg) 50000 80000 100000 ワークピースの最大直径(mm) Φ3600 Φ4000 Φ4200 2つの支持ベアリング間の距離(mm) 最小600 最小600 最小600 ワークピースのジャーナル直径範囲(mm) Φ80~560 Φ80~560 Φ100~650 駆動フランジと右ベアリングサポート間の最大距離(mm) 7000 7500 9500 主軸の回転速度(r/min) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 モーター出力(kw) 110 160 200 ユニバーサルジョイントシャフトのトルク(N·m) 10000 15000 18000 ベッドの長さ(mm) 9000 10000 12000 達成可能な最小残留不均衡量(emar) ≤1g· mm/kg 注意: 1) 周波数変換 2) 75-180に追加可能 3) 120~240に追加可能 4) 無段階速度調整 - 用途: 大型および中型のモーターローター、ブロワー、遠心インペラー、乾燥シリンダー、ローラー - 特徴: Jianping測定システム、動的/静的バランス、最大10種類のベアリングモード、カスタマイズ可能な単位、ユニバーサルカップリングまたはギアボックス伝送、無段階速度調整 - 技術データ: 小型、中型、大型、巨大なワークピースの詳細な仕様については、表を参照してください
