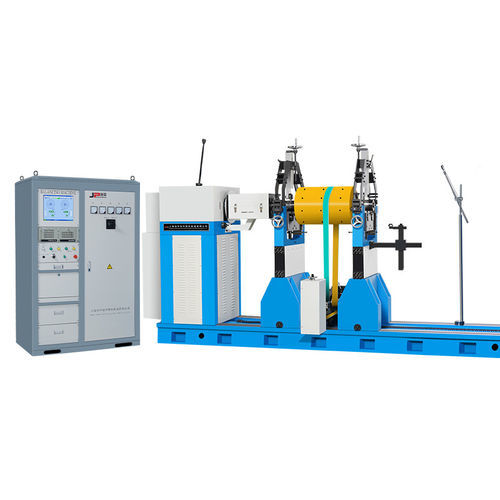

横型釣合い試験機 PHS-10000H

ハードベアリング手動式ローター用

用途 この機械は、大型モーター、ゴムローラー、ウォーターポンプ、遠心分離機、ファン、クランクシャフトなどの機械的回転部品の不均衡検出に広く使用されています。 特徴 ユニバーサルジョイント/ベルト駆動のデュアルドライブモードを採用しています。ユニバーサルジョイント駆動は、より多くのパワーを伝達し、よりスムーズに動作します。ベルト駆動は、ワークピースのバランス品質と精度を保証し、便利な積み下ろし、迅速な始動、高い作業効率の特徴を持っています。 大型ワークピースに適用 技術データの概要 PHS-10000H PHS-15000H PHS-20000H PHS-30000 ワークピースの質量範囲(kg) 10000 15000 20000 30000 ワークピースの最大直径(mm) Φ2400 Φ2800 Φ2800 Φ3000 2つの支持ベアリング間の距離(mm) 最小320 最小450 最小600 最小600 ワークピースのジャーナル直径範囲(mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 駆動フランジと右ベアリングサポート間の最大距離(mm) 4000 4200 5200 6000 主軸の回転速度(r/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 モーター出力(kw) 22 30 55 75 ユニバーサルジョイントシャフトのトルク(N·m) 2250 2250 5000 7800 ベッドの長さ(mm) 5500 6000 7000 8000 達成可能な最小残留不均衡量(emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 巨大なワークピースに適用 技術データの概要 PHS-50000 PHS-80000 PHS-100000 ワークピースの質量範囲(kg) 50000 80000 100000 ワークピースの最大直径(mm) Φ3600 Φ4000 Φ4200 2つの支持ベアリング間の距離(mm) 最小600 最小600 最小600 ワークピースのジャーナル直径範囲(mm) Φ80~560 Φ80~560 Φ100~650 駆動フランジと右ベアリングサポート間の最大距離(mm) 7000 7500 9500 主軸の回転速度(r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 モーター出力(kw) 110 160 200 ユニバーサルジョイントシャフトのトルク(N·m) 10000 15000 18000 ベッドの長さ(mm) 9000 10000 12000 達成可能な最小残留不均衡量(emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) 周波数変換 2) 75-180に追加可能 3) 120~240に追加可能 4) 無段階速度調整 - 用途: 大型回転部品の不均衡検出 - デュアルドライブモード: ユニバーサルジョイントとベルト駆動 - 高出力伝達とスムーズな操作 - 高いバランス品質と精度 - 便利な積み下ろし、迅速な始動、高効率 - 大型および巨大なワークピースに適用
