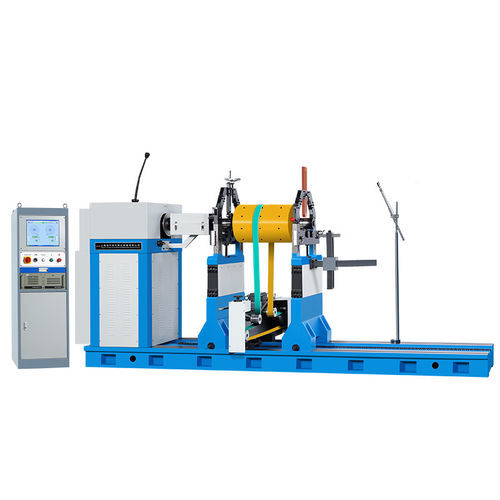

横型釣合い試験機 PHS-3000H

ハードベアリング手動式ローター用

用途本機は、中型モーター、ゴムローラー、ウォーターポンプ、遠心分離機、ファン、クランクシャフトなどの機械回転部のアンバランス検出に広く使用されています。特徴ユニバーサルジョイント/ベルトドライブデュアルドライブモードを採用しています。ユニバーサルジョイントドライブは、より多くの電力を送信し、よりスムーズに実行することができます。ベルトドライブは、ワークのバランス品質と精度を確保し、便利なロードとアンロード、高速起動、高い作業効率の特徴を持っています。中型工作物に適用技術データ一覧PHS-1000HPHS-2000HPHS-3000HPHS5000工作物質量(kg)1000200030005000工作物最大径(mm)Φ1600Φ1900Φ2100Φ2400支持軸受間距離(mm)最小60最小60最小320ジャーナル径工作物の範囲(mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380駆動フランジと右ベアリングサポート間の最大距離(mm)1600190019002500主軸の回転速度(r/min)600、10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)モーター出力(kw)41)7.51)7.51)151)ユニバーサルジョイントシャフトのトルク(N・m)2503007001250ベッドの長さ(mm)2500300030004000最小到達残留アンバランス量(emar)≦0.5g-mm/kg≦0.5g-mm/kg≦0.5g-mm/kg≦0.5g- mm/kg1) 周波数変換2) 75-1803に加えることができる120~2404) 無段階速度調整デュアルドライブモード：ユニバーサルジョイントとベルトドライブ高いバランス品質と精度便利なロード/アンロード高速起動高い作業効率中型モーター、ゴムローラー、水ポンプ、遠心分離機、ファン、クランクシャフトに適用技術仕様ワークの質量範囲：最大5000 kgワークの最大直径：最大Φ2400 mm2つのサポートベアリング間の距離：最小60mm（PHS-5000は最小320mm）ジャーナル径範囲：Φ25〜120ミリメートル（PHS-5000のΦ40〜380ミリメートル）駆動フランジと右ベアリングサポート間の最大距離：最大2500ミリメートル回転速度：最大1095 r /分（モデルによって異なります）モータ出力：最大15 kWユニバーサルジョイントシャフトのトルク：最大1250 N - mベッドの長さ：最大4000 mmMin達成可能な残留アンバランス量：≤0.5グラム- mm / kgの
