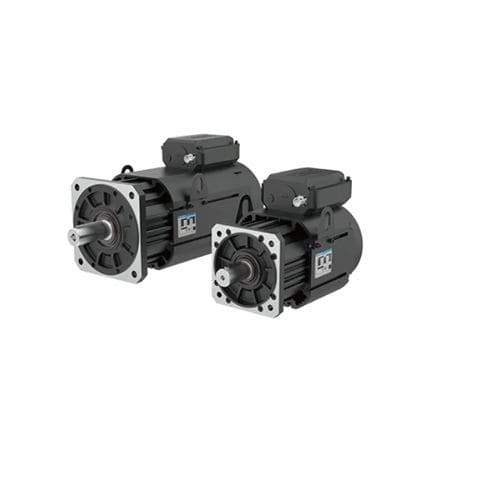

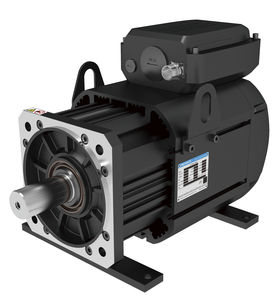

三相サーボモーター MEG series

380V永久磁石コンパクト

MEG20/MEG23シリーズの空冷モーターは、油圧サーボプラットフォーム向けの次世代三相永久磁石同期モーターです。主に射出成形機、油圧プレス、プロファイル押出機などに使用されています。 本モーターは、回転数に応じて1,700 RPM、2,000 RPM、2,200 RPMの3種類が用意されており、出力は8.0 kW～78.6 kW、トルクは40 N·m～357 N·mの範囲をカバーしています。 モーターは空冷用の独立ファンを採用しています。固定子巻線には、温度保護用のPT1000が内蔵されています。回転子は内蔵構造を採用しており、モーターの耐減磁性を大幅に向上させています。 これらのモーターは、ES680シリーズドライブと組み合わせて使用することで、高性能、高効率、低騒音の駆動システムを構成します。 概要 メリット インテリジェントな射出成形のための柔軟なプロセス制御を目的に特別に設計 射出成形精度の向上 30％以上の省エネ コンパクトなサイズと簡単な設置 便利な配線 射出成形の精度向上 モータのコギングトルクと制御アルゴリズムを最適化し、油圧の変動を低減することで、正確かつ一貫した製品寸法を保証 30％以上の省エネ MPTA+IPM技術によりトルク対慣性比を向上させ、応答速度の向上と生産効率の向上を実現。永久磁石同期モーターの設計とInovanceの電気油圧サーボシステムを組み合わせることで、従来のソリューションと比較してエネルギー消費を30％以上削減
