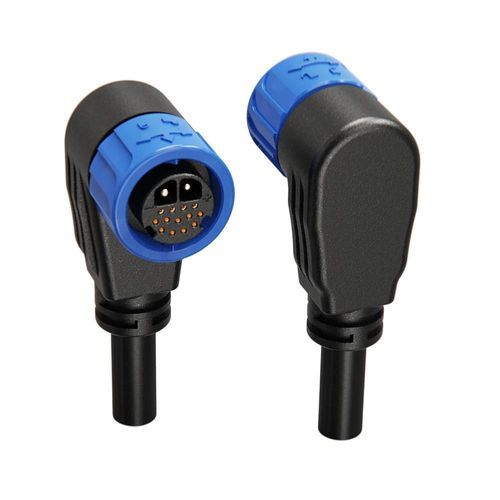

データ用コネクター 電源電線対電線ロック式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ用, 電源
- サイズ
- 電線対電線
- 接続タイプ
- ロック式, プッシュロック
- サイズ
- M23
- 電気的特性
- 8 ピン, 15 ピン, 6 ピン
- 材料
- プラスチック製, 銅製, 金めっき
- 保護クラス
- IP67, IP69K
- その他の特徴
- 防水・防塵性能, 難燃性, ケーブルグランド付き
- 一次電流
5 A, 15 A, 20 A, 50 A
- 電圧
60 V, 125 V, 300 V
- 使用温度
最大: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
製品仕様
技術仕様
主な用途
注文と製造
- 高密度15ピン設計 – コンパクトなM23ハウジングに2つの電源接点（20A、φ2.4mm）と13の信号接点（5A、φ1.0mm）を搭載し、狭小スペースに対応します。
- プッシュロック機構 – 工具不要の自己ロック式プッシュコネクタにより、素早い着脱と振動下での安定した接続を実現します。
- IP67 防水・防塵 – 粉じんと一時的な浸漬に対する完全密閉設計（IP67）。
- 柔軟なケーブル対応 – 0.3mm²–6mm²（24–9 AWG）ケーブル、最大外径 φ16mm をサポート。
- 信号品質と安全性 – 金/銀めっきの銅合金接点、ハウジングはUL94 V-0に準拠。
製品仕様
- ピン構成：15ピン（2電源＋13信号）。
- 定格電流：20A（電源接点 φ2.4mm）＋5A（信号接点 φ1.0mm）。
- 定格電圧：通常 125V（電源）＋60V（信号）※バリアントにより異なる。
- 耐電圧：最大 約3000V（バリアントに依存）。
- ケーブル範囲：0.3mm²–6mm²（24–9 AWG）；最大ケーブル径 φ16mm。
- 保護等級：IP67；要望により IP69K 対応可能。
技術仕様
- シリーズ：M23 ファミリー。
- 接点材質：金/銀めっき処理を施した銅合金（耐食性と導電性向上）。
- ピン数オプション：6（2+4）、8（2+1+5）、15（2+13）。
- 接続方式：プッシュロック（工具不要、自己ロック式）。
- 難燃性：ハウジング UL94 V-0。
- 使用温度範囲：-40°C ～ 105°C（バリアントによっては最大125°C）。
- コネクト寿命：≥500 回の着脱サイクル。
- 対応ケーブル例：0.3mm²–6mm²（24–9 AWG）。
- 最大ケーブル外径：φ16mm。
- 取得可能な認証：ISO9001、CE、UL、RoHS、TUV（適用に応じて）。
- オプション：IP69K、めっき仕様変更、専用ケーブルグランドやシールのカスタム対応。
主な用途
- 産業用センサーおよびアクチュエータ。
- 工場の自動化や制御システムでのデータ伝送。
- ロボティクスやモーションコントロール機器。
- 屋外や洗浄環境での防水接続が必要な装置。
注文と製造
- ISO9001認証工場で製造、ロットトレーサビリティ対応。
- サンプル、データシート、カスタム対応（IP69K、ケーブルグランド、めっき変更）については供給元にお問い合わせください。
