データ用コネクター

RJ45イーサネットねじ継手

製品概要

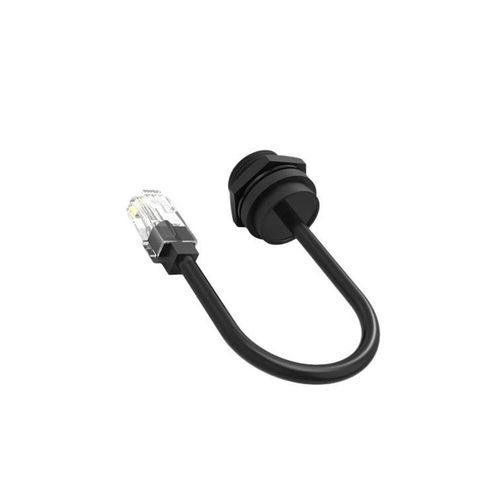

M19円形筐体の8ピンRJ45防水イーサネットコネクタ。IP68等級、ネジロック式のカップリングにより、過酷な屋外・海洋環境や振動下でも密閉性と耐振動性の高い接続を確保します。湿気によるデータ損失を防ぎ、パネルまたはケーブル取付けでの信頼性ある設置を想定しています。

主な特長

• 標準RJ45インターフェース – 8ピン構成はCat5/Cat5eに対応し、産業用ネットワーク伝送に適合。
• IP68防水・防じん – 完全密閉設計で長時間の水没に対応（深度・時間は仕様書参照）。
• ネジロック機構 – ねじ式カップリングにより確実で耐振動性の高い結合を実現し、誤抜けを防止；ネジロック型で最大3000回の嵌合耐久性。
• コンパクトなM19円形設計 – パネルスペースを節約し、RJ45インターフェースを保護。
• 国際認証 – ISO9001、CE、UL、RoHSに適合。

製品詳細（仕様表より）
ピン数：8ピン
ピン径 × 数：3.5mm
定格電流：2A
定格電圧：60V
耐電圧：300V
対応ケーブル：0.2mm²–0.3mm²（24 AWG）
適合外径範囲：MAX φ6mm
保護等級：IP68
接続方式：ネジロック式
難燃レベル：UL94-V0
使用温度：-40℃ – 105℃
認証：ISO9001、CE、UL、ROHS

用途と利点

• 過酷環境での産業用イーサネット接続（屋外、海洋、産業自動化）向けに設計。
• 振動や環境曝露下でも接触性能を安定させ、保守頻度を低減。
• 耐衝撃・難燃性のハウジングが内部端子を保護。
• 密閉されたRJ45インターフェースを必要とするパネルまたはケーブル取付けに適合。

技術仕様

• モデルファミリ：M19円形RJ45コネクタ。
• コンタクト構成：8ピンRJ45、Cat5/Cat5e対応。
• 防水等級：IP68（防塵、長時間水没対応；深度/時間は仕様書参照）。
• ロック方式：ネジロック式（ねじ式カップリング）— 安全で耐振動性の高い嵌合。
• 嵌合耐久性：ネジロック型で最大3000回。
• 定格電流（8ピン）：2A。
• 定格電圧（8ピン）：60V；耐電圧：300V。
• 対応ケーブル（8ピン）：0.2mm²–0.3mm²（24 AWG）；最大ケーブル外径 φ6mm。
• 使用温度範囲：-40℃〜105℃。
• 材料・安全性：UL94-V0難燃ハウジング。
• 品質・適合：ISO9001、CE、UL、RoHS。
