データ用コネクター

ねじロック式M162+4 ピン

製品概要

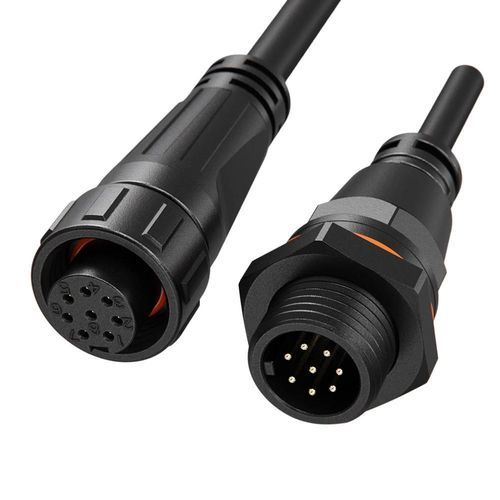

5A定格の8ピン防水信号コネクタ（ネジ式ロック、保護等級IP68）。現地組立タイプまたはケーブル一体成形タイプを用意。M16規格のコンパクトな筐体で高密度の信号接続を実現し、屋外・産業用途のセンサ設置に必要な環境・機械的保護を提供します。

主な特徴

• 8ピンの信号密度 – Φ1.0 mm接点で5A/60Vの信号接点を8極搭載し、M16の小型インターフェースで接続数を最大化します。
• ネジ式ロック機構 – ねじ込み式のカップリングにより、振動に強い確実な接続を実現します。
• IP68 防水 – 塵埃・水の浸入を完全に防ぎ、屋外や過酷環境での使用に適しています。
• 用途の汎用性 – センサネットワーク、エンコーダ、フィールドバス、制御システムの配線に最適です。
• 組立オプション – 現地取り付けタイプまたはケーブル一体成形タイプを選択可能です。
• 国際認証 – ISO9001準拠の生産、CE・UL・RoHS認証（工場のTUV認証はオプション）。

仕様（表形式）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

用途と利点

• センサネットワークやデータ重視のフィールドバスシステム向けに設計され、コンパクトで信頼性の高い信号接続を提供します。
• ネジ式カップリングにより産業用途での振動に強い接続を実現します。
• IP68シールと広い動作温度範囲により屋外設置や過酷環境での使用に適します。
• 難燃性ハウジング（UL94-V0）と高い挿抜耐久性により、保守・交換頻度を低減します。

仕様・技術情報

• モデルファミリー: M16
• ピン数（本SKUの典型値）: 8ピン
• 接点直径: Φ1.0 mm
• 定格電流: 5A（信号接点あたり）
• 定格電圧: 60V
• 耐電圧: 500V
• 対応ケーブル断面: 0.3mm²–0.5mm²（24–20 AWG）
• 最大ケーブル外径: MAX φ3.6 mm
• 防水等級: IP68
• 接続方式: ネジ式ロック（ねじ込みカップリング）
• 難燃性: UL94-V0
• 動作温度範囲: -40°C〜105°C
• 認証: ISO9001, CE, UL, RoHS（UL/TUVの工場認証あり）
