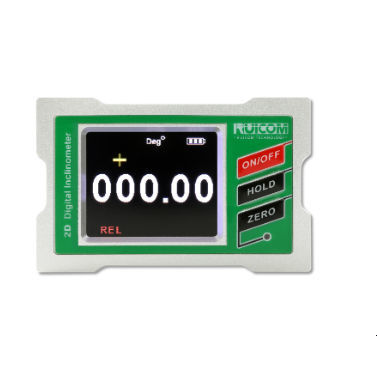

2軸傾斜計 GDS4 series

単軸USB温度補償型

製品紹介
GDS4シリーズは、産業用途の角度制御および測定向けにRUICOM Technologyが独自開発した高精度電子水準器です。コアにはマイクロ機械制御システムとデュアルコア測定ユニットを統合しており、測定中にY軸を介してX軸のリアルタイム補正が可能です。クロス補正や温度補正アルゴリズムと組み合わせることで、マイクロ機械電子原理に基づく計算を活用し、長期使用時の測定安定性と再現性を確保します。

主な特長

• 精度：0.05°
• 角度分解能：0.01°
• 動作温度：-10 ℃〜+70 ℃
• 測定範囲：単軸 ±180°、二軸 ±90°
• 絶対／相対測定

性能パラメータ（表）

• モデル：GDS41180（単軸）、GDS4290（二軸）
• 計測軸：GDS41180 — 単軸；GDS4290 — 二軸
• 角度測定範囲：GDS41180 — ±180°；GDS4290 — ±90°
• 角度測定精度：0.05°（全域）
• 角度測定分解能：0.01°
• mm/m 測定範囲：±999.9 mm/m
• mm/m 測定精度：0.9 mm/m（全域）
• mm/m 測定分解能：0.1 mm/m
• LCD 視認領域：40 × 32 mm
• 動作温度：-10 ~ +70 ℃
• 動作湿度：最大85 %RH
• 電源：3.7V 充電式リチウム電池
• 理想充電時間：約3 時間
• 連続動作時間：約8 時間（±0.5 時間）
• データ出力：USB
• 耐振動：10 g @ 11 ms、3軸（ハーフサイン）
• 耐衝撃性：10 grms、10–100 Hz
• 防水等級：IP54
• 材質：アルミニウム金属
• サイズ：83 × 19 × 53 mm
• 重量：≤140 g

特徴 / 技術仕様

• シリーズ：GDS4
• 対応モデル：GDS41180（単軸 ±180°）、GDS4290（二軸 ±90°）
• 全域角度精度：0.05°
• 角度分解能：0.01°
• mm/m 範囲と精度：±999.9 mm/m；精度 0.9 mm/m；分解能 0.1 mm/m
• 表示：LCD 視認領域 40 × 32 mm
• 環境：動作温度 -10 ℃〜+70 ℃；湿度 最大85 %RH
• 電源：3.7V 充電式バッテリー、理想充電時間 約3 時間、連続稼働 約8 時間（±0.5 時間）
• インターフェース：USB データ出力
• 機械的耐性：耐振動 10 g @ 11 ms（3軸）、耐衝撃 10 grms（10–100 Hz）
• 保護：IP54
• 構造：アルミニウム筐体
• 寸法と重量：83 × 19 × 53 mm；≤140 g
