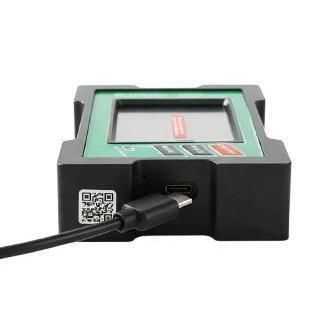

2軸傾斜計 GDS8 series

単軸デジタルUSB

製品概要
RUICOM Technology の GDS8 シリーズは、工業用途の角度測定・位置決め・制御に適した高精度デジタル傾斜計です。マイクロメカニカルセンサー、デュアル測定コア、Y/X 軸間の動的補償機構および独自のクロス補償アルゴリズムと温度補償モデルを採用し、測定精度と長期安定性を向上させています。

主な特長

• モデル：GDS810（単軸）および GDS820（二軸）。
• 角度測定範囲：±15°、±30°、±45°（バリアントによる）。
• 分解能：0.001°、フルレンジ精度は上位バリアントで <0.005°。
• 表示/測定モード：角度（°）、度·分·秒、mm/m の切替に対応。
• 高速応答で安定したデータ出力、Type‑C インターフェース搭載。
• 側面／底面取り付け対応の磁気吸着構造、アルマイト処理アルミ筐体を採用。
• データ保存機能、64色 LCD、3.7V 充電式バッテリー（動作時間約11時間、充電時間約5時間）。
• 保護等級 IP54、振動耐性 10g @11ms、耐衝撃 10grms / 10–100Hz。

技術仕様

• 測定軸：GDS810 単軸、GDS820 二軸。
• 角度範囲：±15°、±30°、±45°（モデル/バリアント依存）。
• 角度精度（フルレンジ）：GDS810：<0.005°（±15°）、<0.01°（±30°）、<0.03°（±45°）；GDS820：<0.005°（±15°）、<0.01°（±30°）。
• 角度分解能：0.001°、再現性 ≤0.003°。
• mm/m 範囲例：267 / 577 / 1035（バリアント依存）；mm/m 分解能：0.02；mm/m 精度例：0.1 / 0.2 / 0.5。
• 動作温度：-10°C ～ +70°C；動作湿度：最大 85% RH。
• 電源：3.7V 充電式バッテリー；充電時間 約5時間；連続動作 約11時間。
• データ出力：Type‑C；付属ソフトウェア：VC アプリケーション。
• ディスプレイ：64色フルカラー LCD、表示領域 L57.6 × W43.2 mm。
• 外形寸法：109 × 77 × 27 mm；質量 ≤350 g；材質：アルマイト加工アルミ合金；保護等級：IP54。

用途

• 機械のアライメントやレベリング（工具、治具、プレスなど）。
• 生産ラインでの校正および品質検査。
• プラットフォームや構造物の傾斜モニタリング（建設、産業プラットフォーム）。
• 精密組立、太陽光追尾装置の調整、現場での較正作業。

注文と付属品

• 選択可能なバリアント：GDS810（単軸）、GDS820（二軸）および各種角度レンジ／mm/m オプション。
• 標準納品物：本体、Type‑C ケーブル、VC ソフトウェアへのアクセス、基本ドキュメント；オプション：磁気取付ブラケット、校正証明書、予備バッテリー、カスタムファームウェアや OEM 表示 — オプションについては RUICOM Technology にお問い合わせください。
