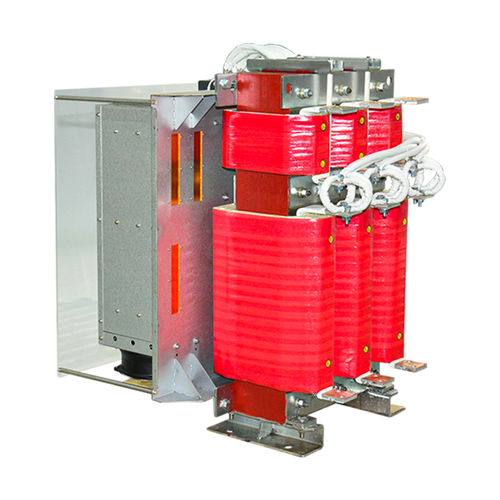

低域フィルタ回路 SKS-LCL-0600-4C5/5
パッシブ三相ソーラーパネル用

低域フィルタ回路
低域フィルタ回路
低域フィルタ回路
お気に入りに追加する
商品比較に追加する


特徴

帯域幅
低域
タイプ
パッシブ
その他の特徴
三相, ソーラーパネル用
周波

50 Hz

電圧

400 V

一次電流

600 A

詳細

LCL Filterの説明。 LCLフィルタは、グリッド接続高調波電圧問題を解決するために設計されており、純粋な正弦波にPWM電圧波形を変換し、パワーグリッドへの歪みを低減します。全システム機能をよく確かめて下さい。LCLフィルタはまた、現在の高調波のための制限を持っています。 LCLフィルタの特徴 アクティブ・インフィード・コンバータ(AIC)の電源品質改善 系統側へのパルス周波数の高い減衰効果 電流振動を抑制するダンピング抵抗を内蔵 保護等級IP00 お客様のご要望に応じて変更が可能 CE認証に準拠した設計 LCL Filterの技術データと測定条件です。 定格電圧:AC400V (50/60Hz) 定格電流 定格温度50 °Cを基準とする1) 試験電圧 : 2240 V DC, 2 s (ライン/ライン), 2720 V DC, 2 s (ライン/ケース) 過負荷耐量:定格電流の1.5倍、3分/時間 アクティブ・インフィード・コンバータ(AIC)/周波数インバータ キャリア周波数:2 kHz ....8 kHz モーター周波数:0 Hz ...100 Hz モーターケーブル長:150m以下 騒音:約72dB 耐候性カテゴリー(IEC 60068-1):25/100/21 端子 フィンガーセーフ端子台 (16 A~66 A) AICリアクトルおよびラインリアクトル用バスバー(100 A~400 A LCLフィルタの応用例。 アクティブ・インフィード・コンバータ(AIC)、4象限周波数インバータ、太陽光発電、その他グリッド型コンバータを必要とする新エネルギーアプリケーション。

---
