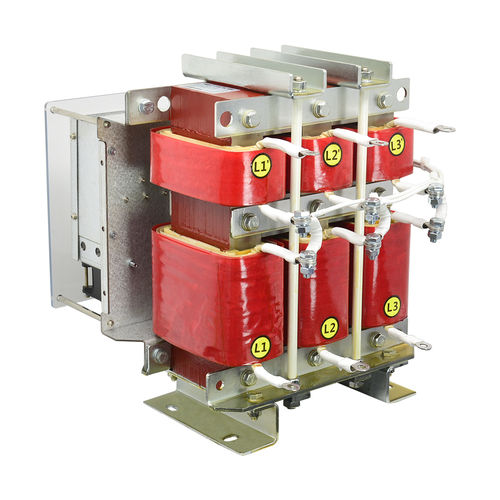

LCフィルタ回路 SKS-LCL-0062-4A5/05

低域パッシブ三相

LCLフィルタの説明。 LCLフィルタは、主に電力系統の4象限周波数インバータとフィードバック部の高調波を緩和し、系統全体の正常な動作を確保するために使用されます。 LCLフィルタの特徴 : アクティブ・インフィード・コンバータ(AIC)の電力品質改善 グリッド側へのパルス周波数の高い減衰効果 ダンピング抵抗を内蔵し、電流振動を抑制 保護等級IP00 お客様のご要望に応じて変更可能 自然空冷用 CE認証に準拠したデザイン LCL Filterの技術データと測定条件です。 定格電圧：400 V AC (50/60 Hz) 定格電流 定格温度50 °Cを基準とする1) 試験電圧 : 2240 V DC, 2 s (ライン/ライン), 2720 V DC, 2 s (ライン/ケース) 過負荷耐量：定格電流の1.5倍、3分/時間 アクティブ・インフィード・コンバータ（AIC）／周波数インバータ キャリア周波数：2 kHz ....8 kHz モーター周波数：0 Hz ...100 Hz モーターケーブル長：150m以下 騒音：約72dB 耐候性カテゴリー（IEC 60068-1）：25/100/21 端子部 フィンガーセーフ端子台 (16 A～66 A) AICリアクトルおよびラインリアクトル用バスバー（100 A～400 A LCLフィルターの用途 アクティブ・インフィード・コンバータエレベータ、テストベンチ、遠心分離機
