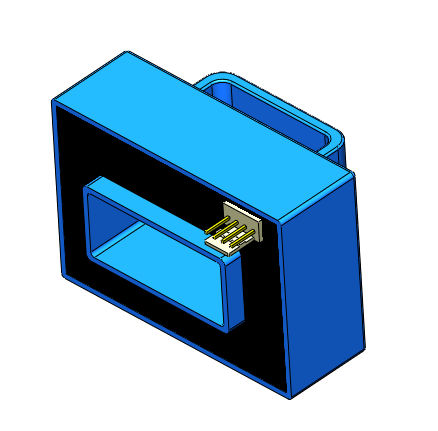

開ループホール効果電流センサー SCK35
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 開ループホール効果
- 一次電流
3,000 A
詳細
製品詳細
図面と寸法 (mm)
注意事項
技術仕様 / 特徴
- ホール効果測定原理に基づく、オープンループ回路モード。
- 一次側と二次側の間の絶縁電圧は3000VACを超えます。
- 絶縁条件下で直流、交流、パルス、およびさまざまな不規則な波形を測定できます。
- 動的性能（di/dtおよび応答時間）は、バスバーが一次穿孔で完全に満たされているときに最適です。
図面と寸法 (mm)
- 寸法図は画像セクションに提供されています。
注意事項
- サイズ誤差：±1mm
- 一次開口部：□ 41.5*17.5mm
- 固定穴：φ4.5mm*2
- SCK35出力端子：Molex 5045-04AG
- SCK35T出力端子：2EDGVC-5.08-4P
- SCK35T接続プラグ：2EDGK-5.08-4P
- IP表示方向は電流の正方向です
- 一次導体の温度は105°Cを超えてはなりません
- 誤った配線はセンサーを損傷する可能性があります
技術仕様 / 特徴
- オープンループホール効果電流センサー
- シリーズ：SCK35
- 絶縁電圧：>3000VAC
- 一次開口部：41.5 x 17.5 mm
- 出力端子：Molex 5045-04AG (SCK35)、2EDGVC-5.08-4P (SCK35T)
- 固定穴：2 x φ4.5mm
- 動作温度（一次導体）：≤105°C
