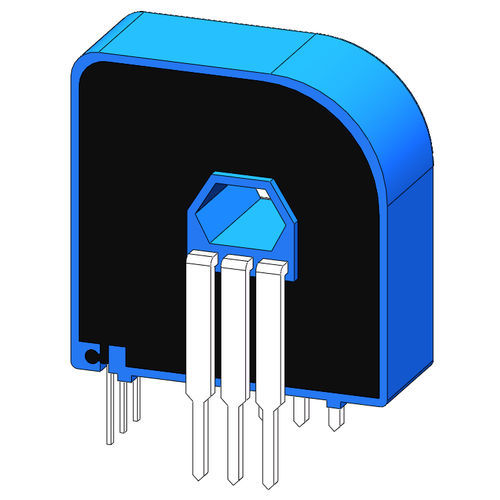

開ループホール効果電流センサー SCK23D

PCBDCAC

製品詳細
SCK23シリーズのホール効果オープンループ電流センサーは、ホール効果の原理に基づく新世代のオープンループ電流センサーです。電気絶縁条件下で、直流、交流、パルス電流、およびその他のさまざまな不規則な波形の電流を正確に測定できます。PCBボードの取り付け方法と単一電源、製品は優れた熱伝導率と拡張性を持つ輸入樹脂でポッティングされています。高性能コアにより残留磁気が最小限に抑えられ、すべての電子部品は輸入品で組み立てられています。

技術パラメータ

• 定格入力電流 (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• 測定範囲 (Ip): 最大100AT
• 負荷抵抗 Rmax: ≥10kΩ
• 出力電圧: 2.5 V ±2 V
• 動作電圧: DC +5V(±5%)
• 精度 @ Ta=25°C: ±0.5%
• 直線性 @ Ta=25°C: ±0.5%
• 耐電圧: 3.0kVrms/50Hz/min
• オフセット電圧: 2.5V <±1%
• オフセット温度特性: < ±0.05%/°C
• オフセット電圧温度特性: < ±0.1%/°C
• ヒステリシスオフセット: <±5mV
• 応答時間: < 5uS
• 電流消費量: <±15mA
• 動作温度: -40~+80°C
• 保管温度: -40~+85°C

注意事項

• サイズ誤差: ±0.5mm
• 一次開口部: ◇4.4*6.6mm
• 固定穴: φ4.5mm
• リードピン出力、間隔 2.54*2mm
• IP表示方向は電流の正方向です
• 一次導体の温度は105°Cを超えてはなりません
• 誤った配線はセンサーを損傷する可能性があります

特性 / 技術仕様

• オープンループホール効果電流センサー
• PCBマウント
• 直流、交流、パルス、および不規則な波形の電流を測定
• 電気絶縁
• 単一電源: DC +5V (±5%)
• 熱伝導率と拡張性のための輸入樹脂によるポッティング
• 最小限の残留磁気
• 輸入電子部品
• 定格入力電流: ±6AT, ±10AT, ±25AT, ±50AT
• 測定範囲: 最大100AT
• 精度: ±0.5%
• 直線性: ±0.5%
• 耐電圧: 3.0kVrms/50Hz/min
• 動作温度: -40~+80°C
• 保管温度: -40~+85°C
