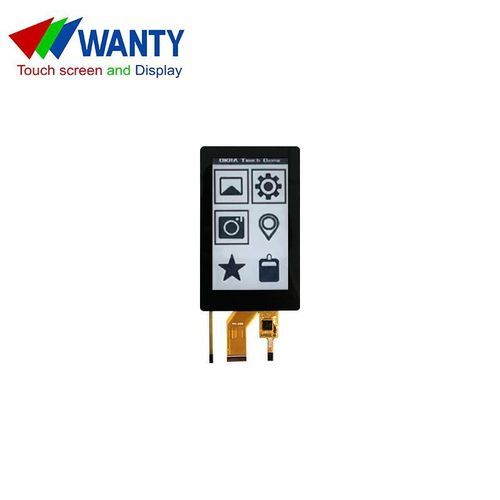

E-Paperディスプレイ モジュール TYKEGM037001T01

TFT容量方式タッチスクリーンドット マトリックス

概要
3.7インチ E Inkディスプレイ TYKEGM037001T01 は、静電容量式タッチパネルと低消費電力のフロントライトを統合した、反射型の省電力ディスプレイソリューションです。416×240（130 PPI）の解像度とほぼ180°の視野角を備え、スマートラベル、ハンドヘルド機器、携帯型ノート端末に適しています。

特長

• 超低消費電力：E Ink反射技術は画面リフレッシュ時のみ消費します。
• 直射日光下でも可読：反射型パネルにより屋外での視認性を確保します。
• フロントライト内蔵：低照度環境でもバックライト不要での視認が可能です。
• 目にやさしい表示：フリッカーなし、ブルーライトの発生が少なく長時間の使用に適しています。
• 広視野角：約180°に近い視認角を実現します。
• タッチ機能：高精度で応答性の良い静電容量式タッチパネルを統合しています。
• コンパクト＆軽量：携帯機器やスペース制約ある機器への組み込みに適した小型形状。
• 柔軟なインターフェース：SPI、I²C など標準インターフェースに対応しています。

利点

• E Inkの反射特性とフロントライトの組み合わせにより、様々な環境で優れた可読性を提供します。
• フリッカーがなくブルーライトも少ないため、視覚的負担を軽減し長時間の使用でも快適です。
• 静電容量式タッチによる直感的なユーザー操作を実現します。
• コンパクト設計により小型・携帯製品への組み込みが容易です。
• 省エネで長寿命、メンテナンスの少ない用途に適しています。

生産・在庫

• 生産状況：量産中
• 在庫数量：10個

機械的データ
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 416(H)×240(V) | -
2 | Screen Size | 3.7 | Inch
3 | Pixels Per Inch | 130 | -
4 | ActiveArea | 81.536(H)×47.04(V) | mm
5 | Pixel Pitch | 0.196×0.196 | mm
6 | TFT Area | 92.99(H)×53.00(V) | mm
7 | Outline Dimension | 128.99(H)×53.00(V)×0.912(D) | mm
8 | Pixel Configuration | Square | -
9 | Driver IC | SEE370 | -
10 | Module Weight | TBD±10% | Gram

カスタマイズおよび統合に関する注意

• タッチパネル統合：静電容量式タッチは追加可能。ベゼルや付属品の調整が必要になる場合があります。
• カスタムドライバ：特殊要件向けにカスタムドライバの開発は可能ですが、表示技術とプログラミングの専門知識が必要です。
• フロントライト統合：E‑paperは反射型のため通常バックライトは不要で、低照度用にフロントライトを搭載しています。
• ハードウェア設計：タッチ機能付きのプロジェクトはカスタムPCB設計や専用設計ツールを必要とすることがあります。

メーカー
メーカーは国際的な品質規格に準拠しています。市場で10年以上の実績。工場直販により競争力のある価格と高い付加価値を提供します。

仕様 / 技術仕様

• モデル：TYKEGM037001T01
• 解像度：416(H)×240(V)
• 画面サイズ：3.7 inch
• PPI：130
• アクティブエリア：81.536(H)×47.04(V) mm
• ピクセルピッチ：0.196×0.196 mm
• TFTエリア：92.99(H)×53.00(V) mm
• 外形寸法：128.99(H)×53.00(V)×0.912(D) mm
• ピクセル構成：Square
• Driver IC：SEE370
• モジュール重量：TBD±10% g
• インターフェース：SPI、I²C およびその他サポートされるインターフェース
• タッチ：統合可能な静電容量式タッチパネルオプション
• フロントライト：低消費電力のフロントライト内蔵
• 視野角：ほぼ180°
• 典型的用途：スマートラベル、ハンドヘルド機器、携帯型ノート機器
