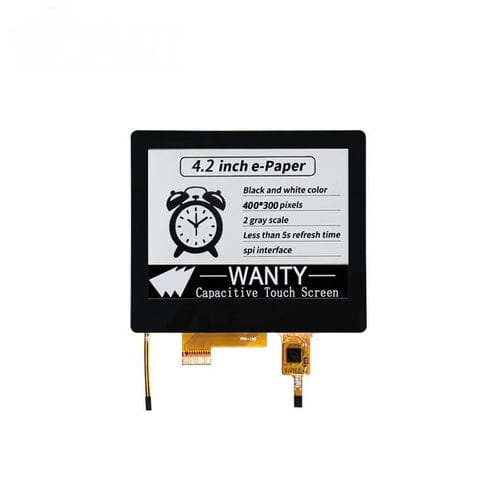

E-Paperディスプレイ モジュール TYKEGM042001T09

TFT容量方式タッチスクリーンドット マトリックス

製品概要
4.2インチEペーパーディスプレイモジュール TYKEGM042001T09 は、400×300 の高解像度E-Inkパネル、内蔵フロントライト、オプションの静電容量式タッチパネルを統合しています。非常に低い消費電力と長期的な表示保持を前提に設計されており、直射日光下や暗所でも紙のような読みやすさを提供します。医療機器、産業機器、IoT機器など、明瞭な表示、操作性、低消費電力を求める用途に適しています.

特長

• 表示サイズ：4.2インチ
• 解像度：400 (H) × 300 (V) ドットマトリクス（119 DPI）
• タッチ：静電容量式タッチパネル（抵抗式はオプション）
• フロントライト：低照度時の視認性向上のため内蔵
• 低消費電力：画面更新時のみ消費
• インターフェース：一般的にSPI；要件によりI2Cや高速インターフェース対応可能

利点

• バッテリーに優しい動作—エネルギーは主にリフレッシュ時に使用
• 高い視認性—E-Inkのコントラストとフロント照明であらゆる照度に対応
• 直感的な操作—静電容量式タッチでユーザー操作が容易
• 表示保持の安定性—常時電源がなくても表示を維持
• コンパクトで軽量—携帯機器やハンドヘルド機器に適合
• 柔軟な統合—医療機器、産業機器、スマートタグ、電子書籍端末、IoTシステムに対応

技術データ（表）
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

カスタマイズと統合
カスタマイズオプション：タッチ方式（静電容量式または抵抗式）、形状のカスタマイズ、コントローラボードの変更、プロジェクト要件に応じたインターフェース選択など。

仕様 / 技術仕様

• モデル：TYKEGM042001T09
• 解像度：400 (H) × 300 (V)（ドットマトリクス）
• 表示サイズ：4.2インチ
• DPI：119
• アクティブエリア：84.80 (H) × 63.60 (V) mm
• ピクセルピッチ：0.212 × 0.212 mm
• TFTエリア：91.0 (H) × 77.0 (V) mm
• 外形寸法：91.0 (H) × 95.5 (V) × 1.001 (T) mm
• ピクセル構成：長方形
• ドライバIC：SEE330
• モジュール重量：TBD ±10% g
• タッチ：静電容量式タッチパネル（抵抗式オプション）
• フロントライト：低照度時の視認性向上のための内蔵フロントライト
• 電源：非常に低い消費電力；エネルギーは主にリフレッシュ時に使用
• インターフェース：一般的にSPI使用；I2Cや高速インターフェースも可能
• 典型的な用途：医療機器、産業用ツール、スマートタグ、電子書籍端末、IoTデバイス
