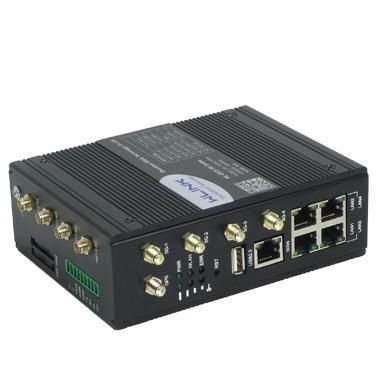

ワイヤレスモデム WL-G535

細胞GPSWiFi

概要
WL-G535は5G NRのSA/NSA両モードに対応し、4G LTEおよび3Gとの下位互換性を持ちます。理論上のセルラースループットは最大3.4 Gbpsで、Quad‑core 1.8 GHz ARM Cortex‑A53 CPUとハードウェア暗号化エンジンを搭載しています。ルーターは5x GbEポート、RS232/RS485シリアル、プログラム可能なDI/DO、デュアルバンド802.11ax（Wi‑Fi 6）モジュール（無線合計最大1.8 Gbps）を備え、カスタム用途向けにOpenWrtベースのランタイム環境をオプションで提供します。

用途

• 工場の自動化および産業制御
• スマートグリッド通信
• インテリジェント輸送システム（ITS）
• 環境およびリモート監視
• セキュリティ監視および公共安全ネットワーク
• デジタルサイネージおよびその他の産業向けIoTシナリオ

ハイライト

• 先進の5Gデュアルモード：SA/NSA対応、産業用5Gモジュール、理論ピーク3.4 Gbps
• Quad‑core Qualcomm ARM A53 1.8 GHzによりマルチタスクと低遅延処理を実現
• 多用途インターフェース：5x Gigabit Ethernet（4x LAN + 1x WAN または 5x LAN に設定可能）、RS232、RS485、DI/DO、USB 2.0
• 高速Wi‑Fi 6：2x2 MU‑MIMO OFDMA — 2.4 GHzで最大600 Mbps、5 GHzで最大1201 Mbps
• 柔軟なOS選択：WLINK OS（Linuxベース）およびOpenWrtオプション
• クラウド管理による集中設定、ネットワーク解析、保守対応
• 高度なセキュリティとVPN：DMVPN、OpenVPN、IPsec（IKEv1/IKEv2）、L2TPv3、NAT、ステートフルファイアウォール、ACL、パケットフィルタリング

インターフェース図 / ビジュアル
前面/背面パネル図およびポート配置図を含む（Ethernetポート、SIMスロット、アンテナコネクタ、シリアルポート、I/O端子台）。

パッケージ内容

• 1x WL-G535 Router
• 4x Wi‑Fiアンテナ
• 4x 5Gマグネットアンテナ
• 1x Ethernetケーブル
• 1x 電源アダプタ

ドキュメント
データシートおよびGシリーズ導入ガイド（クイックスタート）を提供します。

仕様 / 技術仕様

• セルラー（5G）：マルチバンド5G NR対応（例：n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79）
• 4G/LTE：複数のFDD/TDDバンド（B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71）
• 3G：HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• ハードウェア：Qualcomm ARM A53 quad‑core 1.8 GHz；1 GB DDR3；32 MB NOR Flash（256 MB NAND オプション）；ハードウェアウォッチドッグ
• Ethernet：5x Gigabit Ethernet（4x LAN + 1x WAN または 5x LAN 設定可能）
• USB：1x USB 2.0
• シリアル / I/O：1x RS232、1x RS485、2x I/O（ドライ接点）
• 電源 / SIM / アンテナ：DC入力（2ピンプラグ）；2x SIMスロット；4x SMA‑K（5G）アンテナインターフェース；2x SMA‑RP Wi‑Fiインターフェース；GPSオプション
• GPS（オプション）：感度 -160 dBm；精度 2.5 m CEP；更新レート 最大5 Hz
• LED表示：PWR、Signal、WLAN、NET、LAN（LAN1~LAN4、WAN）
• WLAN：IEEE 802.11 n/ac/ax；2x2 MU‑MIMO OFDMA — 600 Mbps（2.4 GHz）、1201 Mbps（5 GHz）
• 電源仕様：DC +9~60 V（標準12 V/2 Aアダプタ）；アイドル 600 mA@12 VDC；動作時 750 mA@12 VDC
• 機械・環境：亜鉛メッキ金属筐体、接地ネジ付き；寸法 142 x 108 x 48 mm（アンテナ除く）；質量 750 g（付属品除く）；動作温度 -30〜+75 °C；保管温度 -40〜+85 °C；湿度 0–95% 非結露
• 保証：2年
• 適合：FCC、CE、RoHS、CCC
• OS：WLINK OS（Linuxベース）；OpenWrtオプション
• セキュリティ / ファイアウォール：SNAT/DMZ、ポートフォワーディング、IP/MAC/キーワード/ドメインフィルタ、アクセス制御、アンチDoS
• ネットワークプロトコル：IPv4（IPv6はオプション）、PPPoE、UDP/TCP/ICMP/NTP/DHCP、HTTP/HTTPS、UPnP、SNMP、TR‑069
• 監視機能：ICMPチェック、トラフィックチェック、トレースルート、パケットキャプチャ、帯域/トラフィックグラフ
• VPN：WireGuard クライアント/サーバー、Zerotier、GRE、OpenVPN（TLS1.2）、PPTP/L2TP クライアント、L2TPv3、IPsec（IKEv1/IKEv2）、DMVPN
• ネットワーク機能：5G/WAN フェイルオーバー、VLAN、帯域管理、NAT/DMZ、IP パススルー/ポートリダイレクト、静的/動的ルーティング
• 管理：ローカル/リモート GUI、Telnet/SSH、WLINK M2M プラットフォーム
• WLANモード：AP、AP+WDS、ワイヤレスクライアント、Wireless Ethernet Bridge、WDS
• Wi‑Fi セキュリティ：WEP、WPA/WPA2 Personal/Enterprise、RADIUS対応
