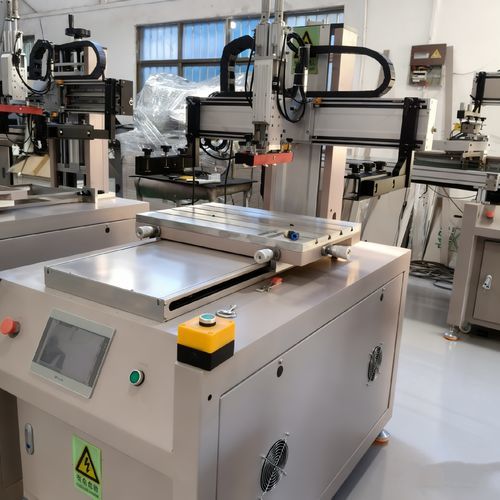

電子機器用スクリ—ン印刷機

プラスチック産業用紙産業用高精度

概要
本テーブル式スライド平板シルクスクリーン印刷機は、硬質および半硬質基材に対する高精度のフラット印刷を目的に設計されています。強化ガラス、静電容量式タッチスクリーン、導電性セラミック製品などの細かな印刷に適しています。プラスチックや金属板への印刷も可能です。

カスタマイズと用途

• カスタマイズ：フレームサイズ、吸着レイアウト、オートメーションオプションなど、顧客要件に応じた特注対応が可能です。
• 主な用途：高精度強化ガラス、静電容量式タッチスクリーン、導電性セラミック部品。
• 適合材料：紙、プラスチック（PVC、PET）、ガラス、セラミック、金属、太陽光パネル、PCBパネル。
• 業界：電子機器、電気機器、計装・精密部品製造分野での細密フラット印刷。

機械の特長

• スクイージー＆フラッディング：主構造は輸入アルミニウム製。スクイージーとフラッドバーは空気式で切替、圧力・高さの調整が迅速かつ正確に行え、スケール表示で設定の定量化が可能です。
• ガイド：台湾製のクロスローラーガイドを使用し、動作精度と位置安定性を確保します。
• 作業台構造：GB規格の鋼製ベースにより安定性と変形耐性を実現。アルミプレートは陽極酸化処理により硬度と耐傷性を向上させています。
• 作業台の真空：静音ブロワーを真空源とし、低騒音で一定の吸着力を提供します。
• 安全装置：安全ガード、光電式センサー、非常停止ボタンなど複数の保護機構を備え、安全かつ安定した運転を支援します。

仕様

• 生産能力：400-800 個/時
• 機械重量：550 kg
• 作業台高さ（床より）：950 mm
• 作業面寸法：400 mm × 600 mm
• 吸着領域：300 mm × 500 mm
• 最大印刷面積：400 mm × 600 mm
• 吸着穴径：Ø1 mm
• スクリーン枠厚さ範囲：20 mm − 40 mm
• 枠調整方法：4隅調整、±5 mm
