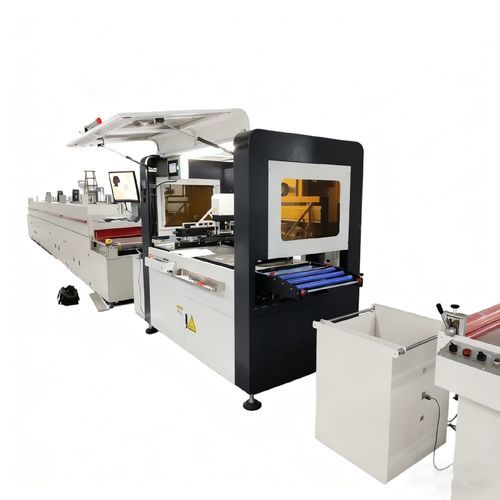

全自動スクリ—ン印刷機 2色モノクロ多色
お気に入りに追加する
商品比較に追加する
特徴
- 操作
- 全自動
- 色数
- 2色, モノクロ, 多色
- その他の商品応用
- ラベル用
- その他の特徴
- コンパクト, タッチパネル付き, 高精度, UV硬化ユニット付, 真空, プログラム可能, サーボドライブ, 省エネ, ロールツーロールタイプ, 高速
- 印刷速度
最大: 5,000 p/h
最少: 1,200 p/h
詳細
概要
特長・利点
適用範囲
保証・サポート
アンワインダーの機能
本体の主要機能
炉の機能
UV硬化ユニット（オプション）
仕様（Technical Specifications）
- 巻取材・フラットロール基材向けに設計された、繰り返し精度の高い色合わせが可能な全自動ロールトゥロール（巻取～巻取）シルクスクリーン印刷機シリーズ。ラベル、ステッカーおよび各種産業用ロール材に対応。UV硬化装置および熱風乾燥炉はオプション。
特長・利点
- ロールトゥロールの自動供給と繰返し可能な色登録。モデルや印刷サイズにより通常1,200〜5,000インプレッション/時。単独オペレータで運用可能。
- 自動定速巻取炉を装備し、素材は炉内経路で乾燥（標準循環長および60〜80mオプション）。トンネル炉に比べ設置面積が小さい。
- オプション：打抜き装置、帯電除去装置、フィルム剥離／ラミネート装置、吸引ローラ装置等。
- プラットフォーム底部に取り付けた位置検出センサによる両面レジスタマーク追跡、両面印刷対応。
適用範囲
- PET、PVC、OPPトランスファーフィルム、圧敏ラベル、LEDストリップ、床暖房フィルム、装飾紙、FPC/PCBフレキ基板、携帯電話用キー、3M粘着テープ、メンブレンスイッチ、導電性フィルム、粘着ラベル、ステンレス箔、アルミ箔、銅箔などのロール材へのスクリーン印刷。
保証・サポート
- サプライヤーは機械の据付、立上げ、操作研修を提供。納入後の稼働開始日より1年間の無償保証、以後の技術サポートは継続提供。保証期間中は無償修理、消耗部品は実費請求。長期的なアフターサービス対応可能。
アンワインダーの機能
- 自動供給と帯電除去機能。最大巻径（巻取/巻戻し）500 mm（カスタマイズ可）。Panasonicインバータ制御、0–600 rpmで速度可変。表面キズ防止の光電制御、速度と時間の調整、フィルム自動剥離機能と材料切れ時自動停止を備える。
本体の主要機能
- タッチパネルHMIとPLC制御により、厳しい環境下でも安定稼働。光電眼追従による多色印刷制御。Panasonic PLC＋LX101レジストレーションセンサで自動合わせと異常時停止。
- 定長印刷、定歩長印刷、全版印刷、シート印刷に対応。スクリーン位置、印圧、スクイージ速度、枠高さの調整が容易。印刷速度・印刷枚数の自由設定、設定数到達や材料切れ時は自動停止・警報。
- 自動集塵機能、強/弱/オフの三段吸引（間欠吸引および逆吹き）、検査用補助照明、スクイージやフラッドブレード角度の調整、両面スクイージ、区間速度制御のCNCサーボモータ、デジタル設定ストローク。吸着テンション設計によりキズ防止と一定テンション維持。大型塊や粘着物の貼り付き防止用自動スクリーン分離、ヘッドの昇降はタッチ操作。移動用キャスター装備。
炉の機能
- 循環式熱風乾燥、温度調整と自動巻取を備え、断熱層で省エネ。内部循環経路は約9ループ、標準長さ約60 m（80 m可）で低温乾燥が可能、収縮・変形を抑え多色印刷に有利。検査灯とキャスター装備。
UV硬化ユニット（オプション）
- デュアルUVランプ（ピーク約365 nm）、金属ハロゲン化物/高圧ランプを採用し、厚膜や硬化困難なUVインクにも対応。表面を一度で硬化可能、ランプ高さ・角度・側方間隔の調整が可能。防塵塗装、空気ろ過給気と循環冷却、水平調整機構による均一硬化、ステンレス製メッシュコンベア、省エネ設計。
仕様（Technical Specifications）
- モデル：4070S、5080S、6090S、5010S、80120S、1010S、6010S、1020S。
- 最大供給幅（mm）：各モデル順に410、510、610、510、810、1100、610、1100。
- 最大印刷（L×W mm）：700×380、800×480、900×580、1000×500、1200×800、1000×1000、1000×600、2000×1000。
- 最大スクリーン枠（L×W mm）：1000×700、1150×800、1280×900、1400×800、1500×800、1350×1450、1350×900、2350×1450。
- 基材厚さ：0.02–0.58 mm。最小印刷ピッチ：5 mm。主電圧：380 V。主電力：モデルにより概ね2.5–3.2 kW。作動空気圧：4–8 kg/cm²。登録精度：モデルにより±0.05–0.15 mm。
- 機械寸法および炉の出力はモデルにより異なる。炉温度範囲：常温～175 °C。標準乾燥長：60 m（80 m 可）。最大巻取/巻戻し径：500 mm。アンワインダー電圧：通常220 V。アンワインダーパワー：0.3–0.5 kW。
