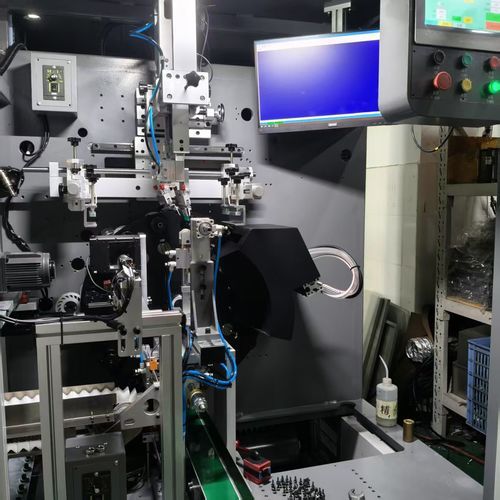

サーボドライブスクリ—ン印刷機 SZD‑103‑S

モノクロプラスチック産業用プラスチックチューブ用

製品概要
SZD‑103‑Sは、注射器や医療用円筒部品、化粧品チューブなどの円筒形ワーク向けに設計された、フルサーボ駆動の単色シルク印刷機です。フルサーボ制御により高精度な位置決め、良好な再現性、安定した生産速度を実現します。高精度なアライメントや付着性が求められる用途向けに、オプションでビジョン位置決めおよびプラズマ処理を用意しています。

技術データ

• 型式: SZD‑103‑S
• 印刷速度: 4,000–5,000 pcs/hr
• 印刷直径: 15–60 mm
• 印刷長さ: 25–200 mm
• エア圧: 6–8 bar
• ガス圧（炎処理）: 1.5 bar
• 硬化: UV / LED
• ステーション数: 8
• 外形寸法（L×W×H）: 2800 × 2600 × 2900 mm

主な機能

• 高速動作と精密な位置決めを実現するフルサーボ軸
• 連続運転を可能にする自動投入・排出システム
• プラスチック・金属へのインク付着性を高めるフレーム前処理内蔵（プラズマはオプション）
• 高速で省エネのUV/LED硬化
• 直感的な操作と診断が可能なPanasonic PLCとタッチHMI
• 異なる製品サイズに対応する治具のクイックチェンジ
• 高精度部品向けのビジョン位置決めシステム（オプション）

主な利点

• 長時間生産でも安定した印刷品質
• 高スループットでありながら細部まで維持される印刷精度
• 幅広い基材・コーティングに対応
• 操作が容易で段取り時間を短縮

典型的な用途

• 注射器およびその他の医療用円筒部品
• 医薬品・化粧品のキャップ類（キャップ、蓋）
• 化粧容器、口紅ケース、チューブ包装
• ボトルキャップや小型円筒アクセサリ

仕様

• 型式: SZD‑103‑S
• 印刷速度: 4,000–5,000 pcs/hr
• 印刷直径: 15–60 mm
• 印刷長さ: 25–200 mm
• エア圧: 6–8 bar
• ガス圧（炎処理）: 1.5 bar
• 硬化: UV / LED
• ステーション数: 8
• 制御: Panasonic PLC とタッチHMI
• オプション: ビジョン位置決め、プラズマ処理
