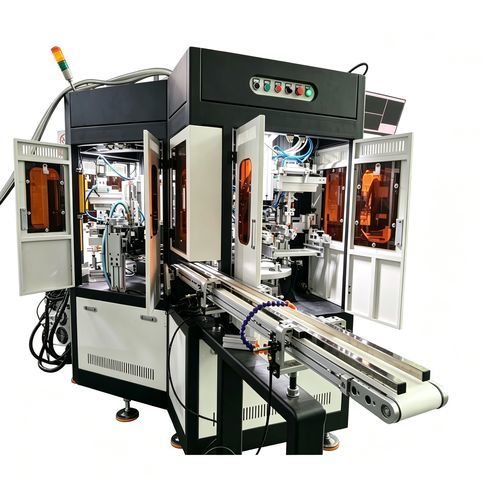

サーボドライブスクリ—ン印刷機 G2S-2C1D

モノクロ3色4色

概要
この統合型自動シルクスクリーン印刷機は、単一の生産フローで円筒側面の2色印刷（例：ボトルキャップ）と平面／天面の1色印刷を順次行います。化粧品、飲料、医薬品の包装ライン向けに設計されており、全軸サーボ制御と、マーキングのない不規則な製品でも高精度に位置合わせできるCCDビジョン（オプション）を備えています。

技術データ
型式 — G2S-2C1D
円筒印刷直径 — 20 – 45 mm
製品高さ（印刷長さ） — 30 – 100 mm
最大生産能力 — 2400 – 2,700 pcs/h
UV出力 — 3,000 W（LED/UVオプション）
電源 — 380V、3P、50/60 Hz
空気圧 — 6 – 8 Bar

主な特長

• 一体化プロセス — 円筒側面（2色）と平面／天面（1色）を順次印刷し、段階的なハンドリングを不要にします。
• フルサーボ駆動 — 回転、インデックス、スクイージー動作、位置決めをサーボで制御し、高速・高精度・再現性を実現します。
• CCDビジョン（オプション） — 特徴のない製品や個体差のある製品でも高精度に整列し、重ね印刷の位置合わせを確保します。
• プラズマ表面処理内蔵 — ガラス、プラスチック、被膜材料でのインク密着性を向上させます。
• 帯電防止・除塵機能 — 印刷前のクリーニングにより、粒子由来の欠陥を低減します。
• 自動供給／排出 — ホッパーローダーやマニピュレータ（オプション）による連続供給と後工程ハンドリングに対応します。
• 高精度インデックス — 輸入ディバイダにより安定したステーション位置決めを実現します。
• 操作者インターフェース — 回転式タッチスクリーンHMIで直感的な操作、迅速なジョブ切替、リアルタイム監視が可能です。
• 柔軟な乾燥方式 — インク・材料に応じてUV、LED、セラミック乾燥を選択できます。

典型用途

• 化粧品用ジャー・容器
• ワイン・スピリッツ・飲料のキャップ（側面装飾）
• 側面グラフィックと上面／平面印刷を一工程で必要とする部品

追加情報
G2S-2C1Dは、CCD位置決め、プラズマ、帯電防止、ホッパーローダー、マニピュレータなどのオプションモジュールを組合せて、生産レイアウトや品質要件に合わせて構成できます。

仕様

• 型式: G2S-2C1D
• 円筒印刷直径: 20 – 45 mm
• 製品高さ（印刷長さ）: 30 – 100 mm
• 最大生産能力: 2400 – 2,700 pcs/h
• UV硬化出力: 3,000 W（LED/UVオプション）
• 電源: 380V、3P、50/60 Hz
• 必要空気圧: 6 – 8 Bar
• 駆動方式: 回転、インデックス、スクイージー動作、位置決めを含むフルサーボ駆動
• オプションモジュール: CCDビジョン位置決め、プラズマ処理、帯電防止・除塵、ホッパーローダー、マニピュレータ
• 制御: ジョブ切替とリアルタイム監視が可能な回転式タッチスクリーンHMI
• 乾燥オプション: UV、LED、セラミック
• 対象業界: 化粧品、飲料、医薬品包装
